어드밴텍의 WebAccess 솔루션을 활용하여 공장 장비 모니터링 시스템 구축

9/19/2017

프로젝트 소개

수출 의존도가 높은 태국의 경제에서 제조업은 경제 발전과 성장의 주요 원동력입니다. 세계적으로 경쟁력을 유지하려는 노력의 일환으로 태국 제조업체들은 생산 설비 및 현장 관리 전략을 현대화하기 위해 첨단 기술을 적용하기 시작했습니다. 이를 위한 시스템에는 SCADA 시스템을 사용하여 공장 자동화로의 전환을 용이하게 하기 위한 생산 장비 모니터링이 포함됩니다.

그러나 대부분의 공장에는 새로운 장치를 설치할 수 있는 공간이 제한되어 있습니다. 또한 생산 설비는 크기, 환경 조건 및 제조에 필요한 케이블 링의 용이성 측면에서 크게 다를 수 있습니다. 따라서 성공적인 장비 모니터링 시스템은 다양한 공장 환경에 적용할 수 있도록 충분히 작고 유연해야 합니다.

어드밴텍의 WebAccess 플랫폼은 견고한 하드웨어와 강력한 소프트웨어를 통합하여 지능적인 무선 모니터링 솔루션을 제공합니다. 제한적인 현장에서의 시스템 구현의 어려움을 해결함으로써 시스템 통합자는 특별한 배치 변화 없이 다양한 애플리케이션에 배포 할 수 있는 혁신적인 시스템을 개발할 수 있습니다.

시스템 요구 사항

태국에 위치한 IBCON Co., Ltd.는 20 년이 넘게 산업 자동화 산업 분야에서 자동화 시스템 및 시스템 통합 솔루션을 공급해온 업체입니다. 태국의 대부분의 공장은 기계 상태 모니터링을 수동으로 수행하기 때문에 IBCON은 자동 데이터 수집이 가능한 장비 모니터링 시스템을 개발함으로써 제조업체의 관리 효율성 향상을 지원하고자 했습니다. 그러나 전반적인 개발 시간을 단축하기 위해 IBCON은 하드웨어 및 소프트웨어가 통합 된 SCADA 기반의 솔루션 준비 플랫폼을 원했습니다.

또한 솔루션 하드웨어에는 배선을 줄이고 설치를 간소화하기 위해 표시 등 색상을 기반으로 머신 데이터를 수집하는 무선 I/O 모듈이 요구되었으며, 작고 내구성이 뛰어난 산업용 컴퓨터는 백엔드 제어실로 데이터를 전송하기 위한 게이트웨이 시스템이 필요하였습니다.

어드밴텍의 WebAccess/SCADA 플랫폼은 애플리케이션 개발을 위한 다양한 툴을 제공하고 머신 데이터, 원격 데이터 액세스, 정기적 인 데이터 리포트 및 실시간 알람 통지의 원격 모니터링 및 레코딩을 제공해야 했습니다.

시스템 설명

어드밴텍은 무선 I/O 모듈인 WISE-4050, 임베디드 자동화 컴퓨터 UNO-2473G, 브라우저 기반 소프트웨어를 통합하여 개발된 WebAccess / SCADA, 구성 및 배치가 쉬운 솔루션 플랫폼을 제공합니다. 이 플랫폼을 사용하여 IBCON은 혁신적이고 비용 효율적인 공장 장비 모니터링 시스템을 신속하게 설계 할 수 있었습니다.

어드밴텍의 WISE-4050은 4개의 디지털 인풋 채널과 4개의 디지털 아웃풋 채널을 특징으로 현재 시장에 나와있는 유일한 무선 I/O 모듈입니다. 무선 모듈을 제공함으로써 시스템 통합자는 추가 배선 작업 없이 데이터 수집을 쉽게 구현할 수 있으며 유연한 네트워크 확장 및 업그레이드가 가능합니다. 이 모듈에는 데이터 손실 없이 정확한 전송을 보장하기 위해 RTC 타임 스탬프가 있는 데이터 로그 기능을 지원하고 있습니다.

어드밴텍의 UNO-2473G는 기존의 4U 산업용 자동화 컴퓨터에 비해 폼 팩터가 비교적 작기 때문에 설치에 필요한 공간을 줄여줍니다. 또한, UNO-2473G는 견고한 팬리스 디자인으로 설계되어 넓은 작동 온도(-20~60°C) 및 급격한 열 발산 기능을 갖추고 있어 열악한 산업 환경에서도 작동 할 수 있습니다.

어드밴텍의 WebAccess/SCADA 소프트웨어 플랫폼은 독특한 애니메이션 그래픽 디스플레이, 실시간 데이터 그래프 및 데이터/알람 로그 보고서를 디자인 할 수 있는 풍부한 라이브러리 및 개발 툴을 갖춘 100% 웹 기반 솔루션입니다. HTML5 기반의 사용자 인터페이스와 인텔리전트 대시 보드는 스케줄링 제어 및 트렌드 분석과 같은 인텔리전트 관리 기능을 위한 크로스 플랫폼/크로스 브라우저 데이터 분석을 지원합니다. WebAccess/SCADA 플랫폼은 웹 서버의 역할을 하며 추가 라이센스 없이 1,024개의 클라이언트 장치를 지원할 수 있어, 사용자는 브라우저 나 모바일 장치를 통해 원격으로 플랫폼에 액세스 할 수 있습니다.

IBCON의 공장 장비 모니터링 시스템의 경우 WISE-4050 모듈은 기계 표시등에서 디지털 신호를 무선으로 수집하고 WebAccess / SCADA 소프트웨어가 설치된 UNO-2473G 컴퓨터로 데이터를 전송하도록 구성되었습니다. 그런 다음 관리자는 언제 어디서나 머신 데이터에 액세스하여 실시간 모니터링 및 중앙 집중식 관리를 수행 할 수 있습니다. 또한 경보가 발생하면 해당 직원에게 자동으로 알리도록 시스템이 구성되었습니다.

프로젝트 구현

  • WISE-4050:4x디지털 인풋 & 4x디지털 아웃풋 지원 IoT 무선 I / O 모듈
  • UNO-2473G:인텔® 아톰™ / 셀러론® 프로세서, 4 x GbE, 3 x mPCIe, 1 x HDMI / VGA가 장착 산업용 자동화 컴퓨터
  • WebAccess 소프트웨어:WebAccess 소프트웨어 : Professional 버전, 600개의 I/O, 600개의 내부 태그 및 1024개의 클라이언트 무료 지원

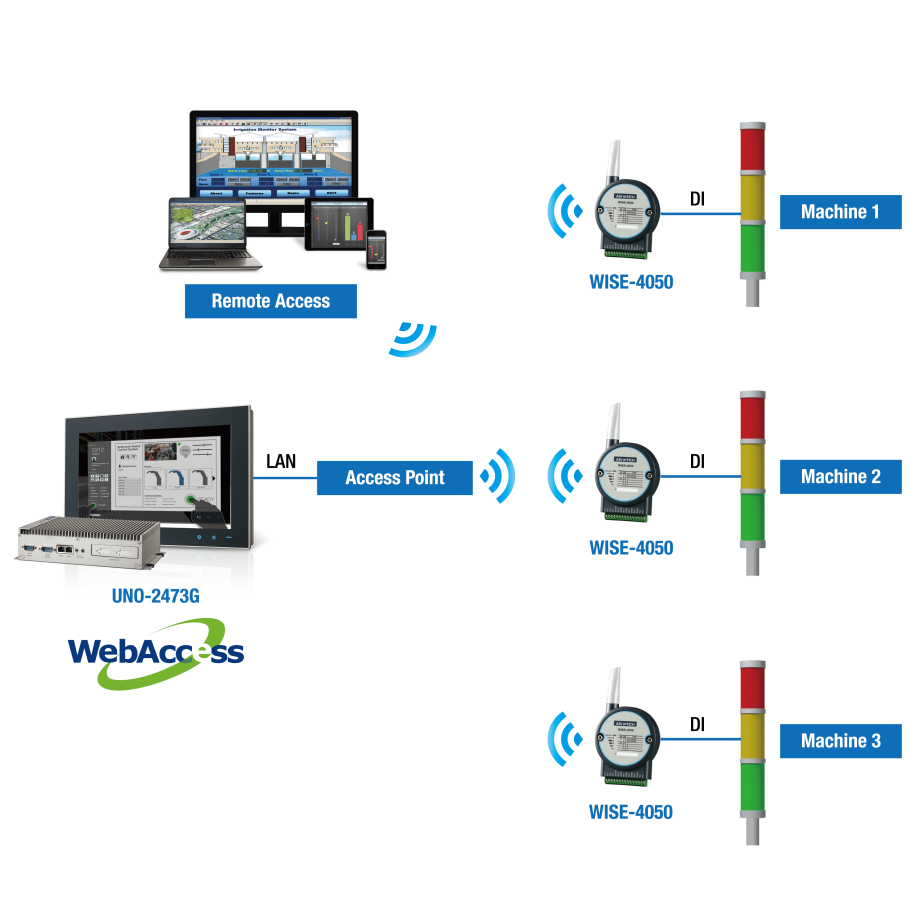

시스템 구성

결  론

어드밴텍의 오랜 파트너인, IBCON 은 수년 동안 혁신적인 산업 자동화 시스템을 개발하기 위해 많은 어드밴텍 제품을 활용 해왔습니다. 최근 IBCON은 또한 어드밴텍의WISE-PaaS Alliance VIP 회원으로 가입하여 태국에서 Industry 4.0 개발을 공동으로 추진하고 있습니다. 어드밴텍의 지능형 산업 자동화 솔루션은 제조업체 및 시스템 통합 업체에게 무선 하드웨어와 강력한 소프트웨어를 통합하여 지원함으로써 시스템의 복잡성을 줄이고 설치를 간소화함으로써 상당한 개발 편의성과 효율성을 제공합니다.

현재까지 어드밴텍의 WebAccess/SCADA 소프트웨어 플랫폼을 갖춘 IBCON의 공장 장비 모니터링 시스템은 잘 알려진 자동차 제조업체와 세계적인 타이어 제조업체에 의해 채택되었습니다. 이들 제조업체는 모니터링 시스템을 설치 한 이후 높은 고객 만족도를 보였으며 두 회사는 향후 IBCON 솔루션을 계속 사용할 계획입니다.
