汽車檢測驗證中心以端到雲的WISE-PaaS物聯網完整解決方案實現遠端影像監測與設備狀態監控

5/25/2018

專案簡介: 汽車檢測驗證中心是為汽車製造廠商精心打造的新車品質把關之守門人。為了能嚴謹地檢測由成千上萬個零配件組裝而成的汽車,該中心不僅得有幅員廣闊的場地來提供各類型的試車跑道,更必須在環境模擬艙使用各式各樣的測試設備,還需配置多台攝影機來隨時監控現場。如此數量與種類繁多的裝置勢必需要龐大的人力來維護管理,若能以工業物聯網(IIoT)與雲端平台結合的遠端監控方式來管理,定能有效降低維護成本並提升管理效率。   然而,不論是以公有雲或私有雲來建置遠端影像監測與設備狀態監控,底層設備要如何與雲端平台整合?要採用什麼樣的物聯網軟體?各種軟體與硬體之間的相容性問題又該如何解決?這些都是在導入雲端應用時最困擾系統整合廠商與終端用戶,但卻又必須面對與解決的問題。   研華WISE-PaaS工業物聯網雲服務軟體平台可針對遠端影像監測與設備狀態監控提供所需的軟體與硬體,端到雲的完整解決方案可讓系統整合廠商與終端用戶以一次購足的方式完成影像與設備資料採集並上傳雲端平台。此外,研華的顧問諮詢服務還能為系統整合廠商與使用者排憂解難,加速完成系統建置,以便能早日見到導入雲端應用之成效。

系統需求: 中國某汽車技術中心是提供汽車設計、開發和檢測驗證等全方位服務的公司,其於安徽省廣德縣與黑龍江省黑河市兩地擁有專業的汽車試驗場,場內設置的多種環境模擬艙可為測試汽車進行品質檢查和鑑定試驗。兩地的試驗場佔地面積都相當大,而汽車檢驗所需的多種測試設備又分散在場內各區,因此維護管理相當耗時又費力,促使該公司意欲透過工業物聯網與雲端平台之技術建置具有遠端監控功能的管理系統,藉此降低現場人力維護成本與提升設備使用效率。   由於兩座試驗場內均有為數眾多的測試設備,這家汽車技術中心將分數期導入雲端應用,第一期率先於高低溫環境艙與充電樁這兩區實施遠端影像監測與設備狀態監控,並且計畫將管理系統建置在公有雲架構上。此外,針對底層設備與公有雲之間所需的軟硬體,該公司則希望由單一廠商提供完整解決方案以省下自行評估挑選產品所耗費的時間與心力,同時免除因來自不同供應商的產品而需要進行相容性測試的麻煩。

為滿足以上需求,這套串連端到雲的解決方案必須符合以下條件:


  • 穩定安全的PaaS服務平台負責整合底層設備與提供資料給公有雲APP
  • 蒐集影像資料之影像擷取與管理軟體
  • 可集中控管物聯網設備狀態的管理軟體
  • 高性能閘道器收集並上傳攝影機影像與底層設備資料

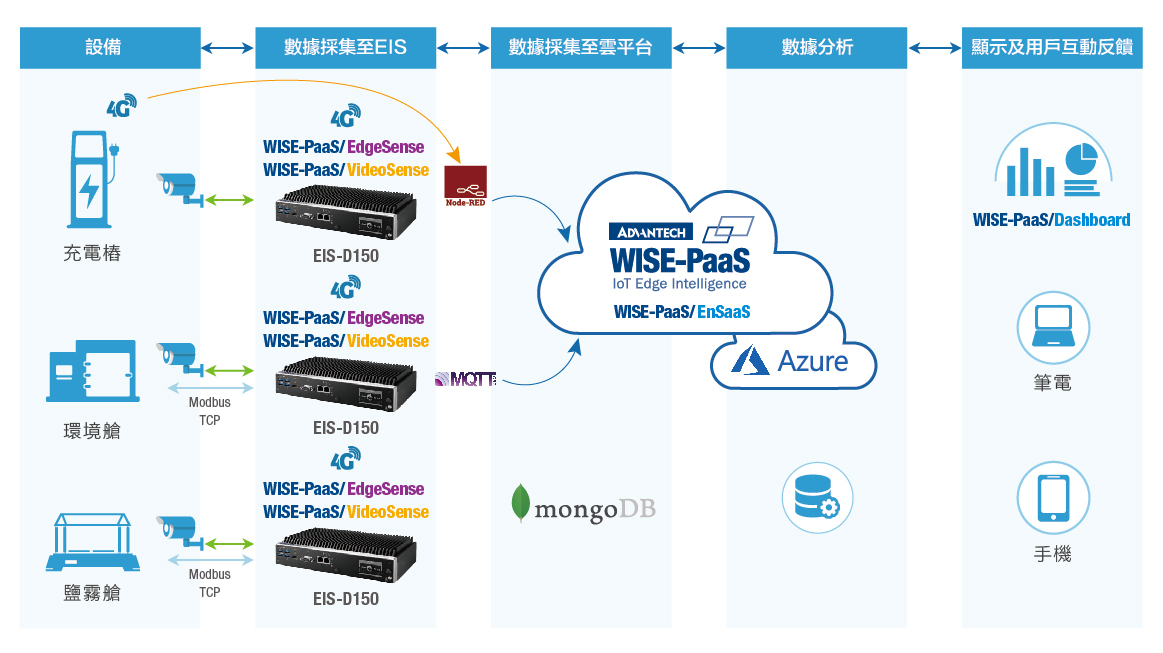

系統概述: 研華的端到雲WISE-PaaS物聯網完整解決方案包含了工業物聯網雲服務平台WISE-PaaS/EnSaaS、智慧影像管理核心模組WISE-PaaS/VideoCMS、遠端裝置監控及管理軟體WISE-PaaS/RMM、以及高性能邊緣智能服務器EIS-D150。除了安裝於WISE-PaaS/EnSaaS平台的WISE-PaaS/VideoCMS與WISE-PaaS/RMM這兩套軟體可提供遠端影像監測與設備狀態監控之相關功能外,作為邊緣運算的EIS-D150則透過Modbus over TCP/IP通訊協定來取得環境艙主控電腦內的設備資料、透過串列私有協定擷取充電樁資料、並以ONVIF通訊協定接收環境艙和充電樁兩處之攝影機拍下的現場畫面,所有資料再經由4G行動網路上傳至WISE-PaaS/EnSaaS平台。   經由這套WISE-PaaS完整解決方案來完成端到雲的串連後,使用者即能透過桌上型電腦、平板電腦或手機之公有雲APP隨時隨地登錄管理系統,從而遠端監看工作區的即時影像,亦可掌握各區設備的目前狀態並查看相關資訊,還能於系統內設定環境艙的測試條件以及遙控設備的啟停作業。   為此專案的底層設備與公有雲搭起橋樑的WISE-PaaS/EnSaaS是一套基於雲的軟體平台。它打破了資訊科技層(IT)與操作技術層(OT)間的隔閡,輕鬆地在公有雲上實現了資料採集、設備聯網、設備控制等功能;同時也為物聯網PaaS軟體(譬如此專案的WISE-PaaS/VideoCMS與WISE-PaaS/RMM)提供了穩定安全的作業環境。 WISE-PaaS/VideoCMS除了有基本的影像畫質參數修改、影像播放、搜尋指定攝影機所錄製的影像功能之外,還具有強化影像管理的特色,像是同步監控不同工作區之影像、多種智慧影像分析(IVA)模組可辨識特殊事件以發送警訊、多種搜尋模式以提升調閱與查找效率等等。目前此專案的用戶主要利用WISE-PaaS/VideoCMS調閱安裝在試驗場各工作區之攝影機的即時影像與歷史影像,未來亦可善用此軟體來提升工作區之安全保障。   在設備管理方面,WISE-PaaS/RMM可對聯網設備進行狀態監測與遠端控制,藉此達到不受時間與空間限制而能集中管理的目標。像此專案,雖然兩座汽車試驗場一個在華中地區、另一個在華北地區,但管理者都能透過這套監控管理軟體隨時掌握測試設備資訊、故障資訊、充電樁之充電狀況,還能在軟體內設定高低溫環境艙的警示條件,並對設備之運行或停機進行遠端控制。   位於邊緣端的EIS-D150是一款擁有高運算性能的邊緣智能服務器。透過內建的WISE-Agent軟體模組所提供的開放式開發工具套件、資料整合插件、支援多種工業通訊協定等等的物聯網連線功能,讓其很容易地連接各種感測器、設備與裝置,並將資料預處理後再上傳至雲端,因此能滿足此專案大量採集底層設備資料與轉換資料格式的需求。

專案導入:

  • WISE-PaaS/EnSaaS 物聯網雲平台服務/端到雲服務的工業PaaS解決方案
  • WISE-PaaS/VideoCMS 智慧影像管理核心模組
  • WISE-PaaS/RMM 遠端裝置監控及管理軟體 (屬WISE-PaaS/EdgeSense邊緣智能運算軟體服務)
  • EIS-D150 高性能邊緣智能服務器
  • 研華IoT.SENSE單位 針對物聯網應用提供專業的顧問諮詢服務


結論: 身為物聯網智能應用領導廠商,研華可為雲端應用提供最完善的軟硬體整合解決方案與專業的技術諮詢服務。此專案透過研華端到雲的WISE-PaaS物聯網完整解決方案不僅在最短的時間內導入了遠端影像監測與設備狀態監控所需的軟硬體,更受惠於研華方案的完整性與研華的技術支援而簡化了專案開發的複雜性,以省時省力的方式完成了第一期的建置。接下來,這家汽車技術中心將持續透過研華的WISE-PaaS平台逐步將汽車試驗場內的其它測試設備納入雲端管理,以提升該中心的整體管理績效。
