복잡한 문제를 간단하게 – 어드밴텍 with 인텔® 시각화 셀렉트 솔루션

12/12/2018


Overview


비주얼 분석과 비주얼 프로토타이핑을 위한 막대한 수요가 발생되는 가운데. 휴먼 비주얼 시스템은 복잡한 정보 처리를 위한 높은 대역폭 메커니즘입니다.  스튜디오와 게이밍 산업에서, 이미지는 초현실적이고 세밀하며 정확한 묘사가 필수이며 본질에 충실하여 만들어져야 합니다. 엔터테이먼트뿐만 아니라 시각화를 위한 뛰어난 이미지 피델리티는 건축이나 제약  분야에서 엔지니어가 복잡한 데이터를 이해하기 쉽게 만들 수 있도록 도와주는 역할을 합니다.

데이터 사이즈가 급격하게 커졌을 때 그래픽 처리를 위한 하드웨어의 제한은 눈에 띄는 부하가 생기게 됩니다. 그러므로 대용량 3D 데이터의 상호보완적 비주얼 컴퓨팅은 많은 산업분야에서 중요하게 대두되고 있습니다.

이러한 문제점을 해결하기 위해, 대용량의 데이터세트를 이용한 인텔® 렌더링 프레임워크로 제공하는 Ray 추적 기술은 임팩트있는 시각화를 위해 높은 피델리티를 제공합니다. 그래픽 하드웨어의 Ray 트레이싱 퍼포먼스는 데이터 사이즈가 제한된 GPU 메모리에 적용될 만큼 작을 때 눈에 띄는 성과를 보였습니다. 인텔® Xeon® 확장 프로세서를 기반으로 내부에 장착된 평행 프로세싱 기능을 활용하여 레스터 삼각 렌더링을 사용, 구형의 하드웨어일지라도 뛰어난 성능을 보여줄 수 있게 합니다. GPU 기반의 렌더링을 위한 기술적인 솔루션은 더 이상 퍼포먼스와 비주얼 피델리티 및 가격 면에서 좋은 기대를 걸기 어렵습니다.

프로페셔널 시각화를 위한 인텔 셀렉트 솔루션은 탄력적인 가격과 제한성을 줄인 시각화에 포커스를 맞추고 효율적이며 최적화된 인프라를 이용해 복잡한 작업을 간단하게 수행합니다

어드밴텍은 인텔과의 파트너쉽을 통해 HPC-8212 및 ASMB-815, SKY-5240 서버를 프로페셔널 시각화를 위한 인텔 셀렉트 솔루션으로 새롭게 규정하였습니다. 위 시스템의 이용자는 인텔사의 Intel® XEON ® Scalable 프로세서를 이용하여 최적화된 성능을 통해 시뮬레이션, 모델링, 시각화 시장에서 장점을 얻을 수 있습니다.


프로페셔널 시각화를 위한 인텔 셀렉트 솔루션 소개;

프로 페셔널 시각화를 위한 인텔 셀렉트 솔루션은 적은 비용과 제한 없는 시스템을 통해 시각화 업무 및 컴퓨트 실행을 위한 배치를 빠른 속도로 할 수 있게 도와줍니다. 프로페셔널 시각화를 위한 인텔 셀렉트 솔루션은 사전에 검열된 적합한 소프트웨어와 HPC 및 시각화 워크플로우가 추가된 기업용 애플리케이션의 수요에 부합할 수 있게 설계된 하드웨어로 구성되어 있습니다. 본 시스템은 여러 가지 혹은 한가지에 목적된 시스템이 불필요하며 빠르고 다재 다능한 성능을 제공합니다. 추가적으로 주요 시스템의 성능은 노드 및 클러스터 단계 모두 검증을 마친 프로페셔널 시각화를 위한 인텔 셀렉트 솔루션입니다.

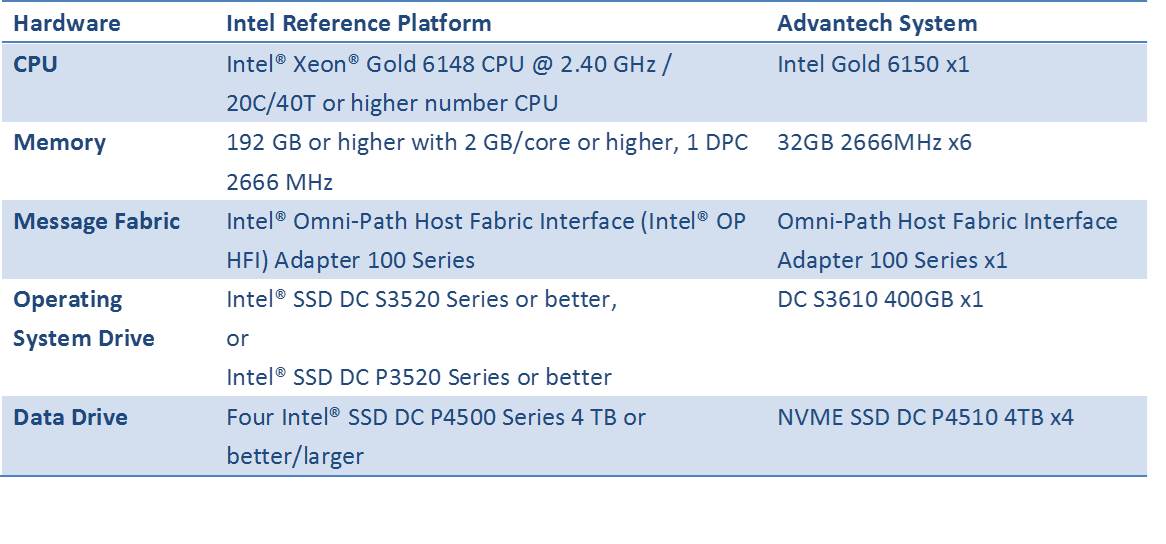

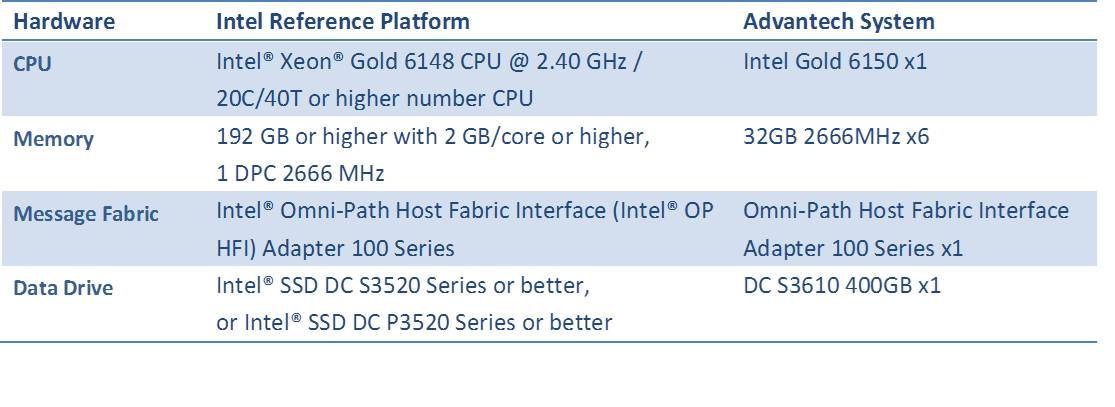

구성

고속 네트워크를 이용한 인텔 ®XEON ®프로세서 Scalable 플랫폼을 기반으로 한 인프라 솔루션은 오늘날 복잡한 업무 해결을 위한 주요 해결책으로 인정 받고 있습니다. 위 솔루션을 이용하는 고객은 더욱 스마트하고 효율적인 업무로 비용을 줄이고 복잡한 업무를 더욱 간단하게 처리할 수 있게 도와줍니다.

프로페셔널 시각화를 위한 인텔 ® 셀렉트 솔루션의 성능은 HPL, HPCG, DGEMM STREAM, IMB PingPong, OSPRay 및 ParaView benchmarks를 이용하여 설계되었습니다. 인텔 ® 셀렉트 솔루션은 최적화된 소프트웨어, 펌웨어 기술과 나란히 다양한 인텔 ®XEON ®프로세서로 구성되어져 있습니다.

본 시스템은 적어도 한가지의 Fronted node에 부합되어야만 합니다. (어드밴텍 HPC-8212 샤시+ASMB-815 서버보드) 및 3개의 컴퓨트 Nodes (어드밴텍 SKY-5240) .


프론트 엔드 노드(Advantech HPC-8212 Chassis + ASMB-815 Server Board)

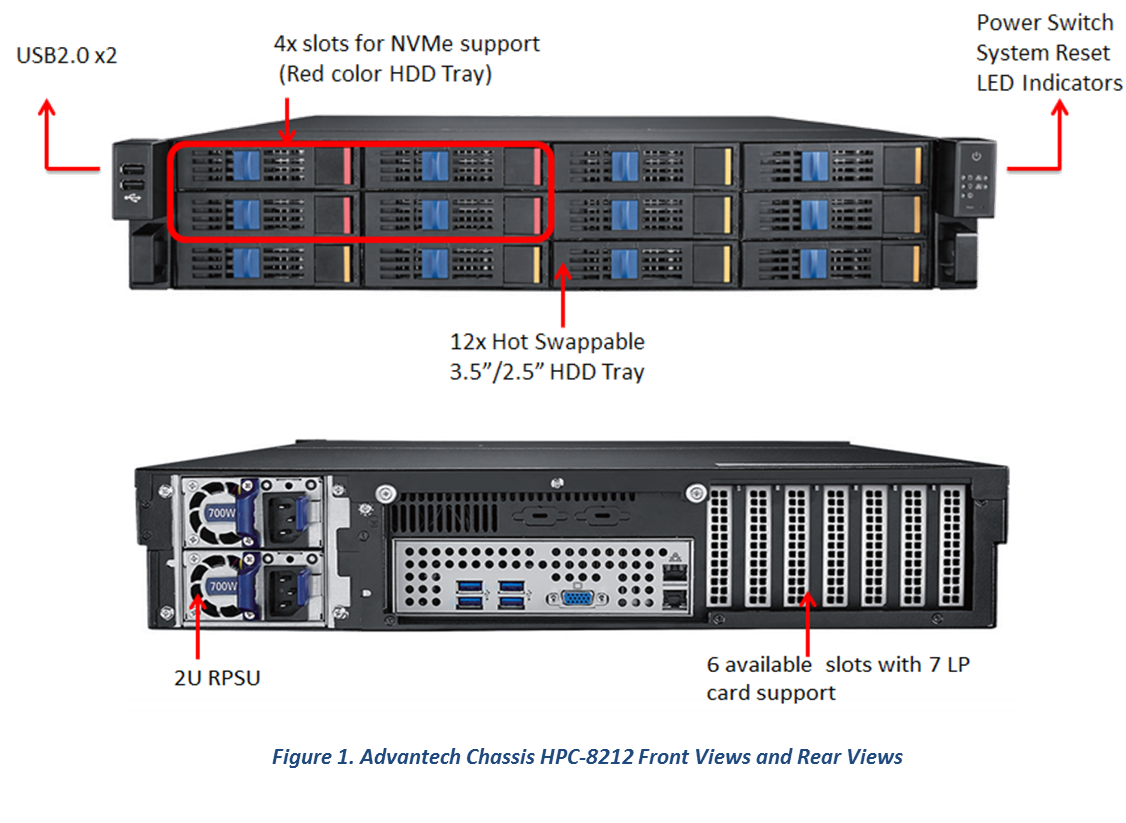

프론트 엔드 노드 소개 - 어드밴텍 HPC-8212

HPC-8212 시리즈는 클라우드 저장 애플리케이션, 디지털 보안 감시 체계를 지원하는 CMS 서버와 NVR를 위한 플러그 연결이 가능한 3.5” HDD 베이 설계를 이용하여 12개의 스토리지 샤시로 구성되어 있습니다.

 쿨링팬 작동 유지와 높은 효율의 스위치 모드 파워 서플라이는 다양한 EATX/ATX/마이크로 ATX 마더보드를 지원할 수 있게 하는 HPC-8212 실행을 가능케 합니다. 4포트 NVME 인터페이스를 이용한 차세대 SAS 12Gbp 플랫폼은 SAS12G RAID 카드 혹은 NVMe 라이저 카드를 포함한 프리미엄 스토리지급 성능을 제공합니다. 추가적으로, 샤시는 7 슬롯의 전면의 Low-profile I/O 브라켓이 있으며 3 슬롯의 Full-height I/O 브라켓에 부착이 가능합니다. HPC8212 시리즈는 또한 넓은 인풋 파워 범위와 550W에서 800W의 견고한 파워 서플라이를 자랑합니다.

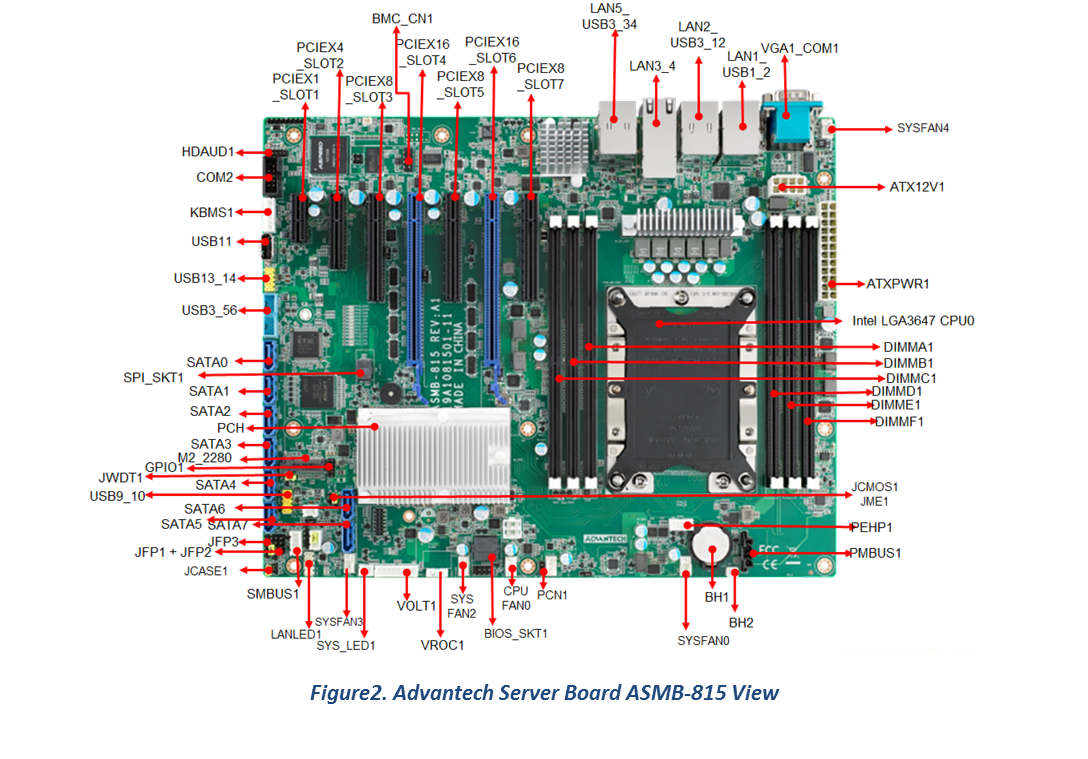

프론트 엔드 노드 소개 - 어드밴텍 서버 보드 ASMB-815

ASMB-815 서버보드는 다중 확장 슬롯 및 고성능 컴퓨팅 파워의 서버급 IPC 애플리케이션을 위한 최신의 Intel Xeon 프로세서 scalable 패밀리 시리즈 보드입니다. 위 서버보드는 최대 192GB를 지원하는 DDR4 ECC-REG 2133/2400/2666 MHz 메모리 및 인텔 XEON Scalable 시리즈 프로세서를 지원합니다.

ASMB-815는 Gen3.0 고속으로 한 개의 Pcle x1와 pcle x4 및 다섯개의 pcle x8 혹은 두개의 Pcle x16을 제공합니다. 추가적으로, 풀 ASMB-815 SKU는 네트워크 보틀넥을 방지하는 듀얼 Gigabit와 듀얼 10GbE 이더넷 랜 포트를 포함하고 있습니다. (ASMB-815 & T2 SKUs only)

LAN5 (5TH RJ-45 LAN 커넥터)는 원격 제어 매니지먼트를 실현시키기 위한 커넥터입니다. 10GbE 포트로 부터 하나의 RJ-45 LAN jack (LAN4)은 IPMI LAN으로서 사용이 가능합니다. ASMB-815는 높은 신뢰도와 뛰어난 성능의 산업용 서버와 네트워킹 애플리케이션으로서 가장 이상적인 플랫폼입니다.

인텔 C621/C622 칩셋을 이용하여, ASMB-815는 6 X USB3.0 및 7 X USB 2.0 연결, 8 X 온보드 SATA III 및 1 x M.2 (SATA와 Pcle) 인터페이스와 같은 다양한 부속품을 제공합니다. 최신의 인텔 Rste( Rapid Storage Technology Enterprise)를 이용해 소프트웨어 RAID 0, 1, 10 및 5 (윈도우 only)를 지원하며 인텔 VROC HW KEY를 통해 NVMe SSDs를 위한 강력한 RAID 솔루션을 제공합니다. 이와 같은 강력한 I/O 수용력은 고속 I/O peripheral 연결과 신뢰도 높은 데이터 스토리지를 가능하게 합니다.

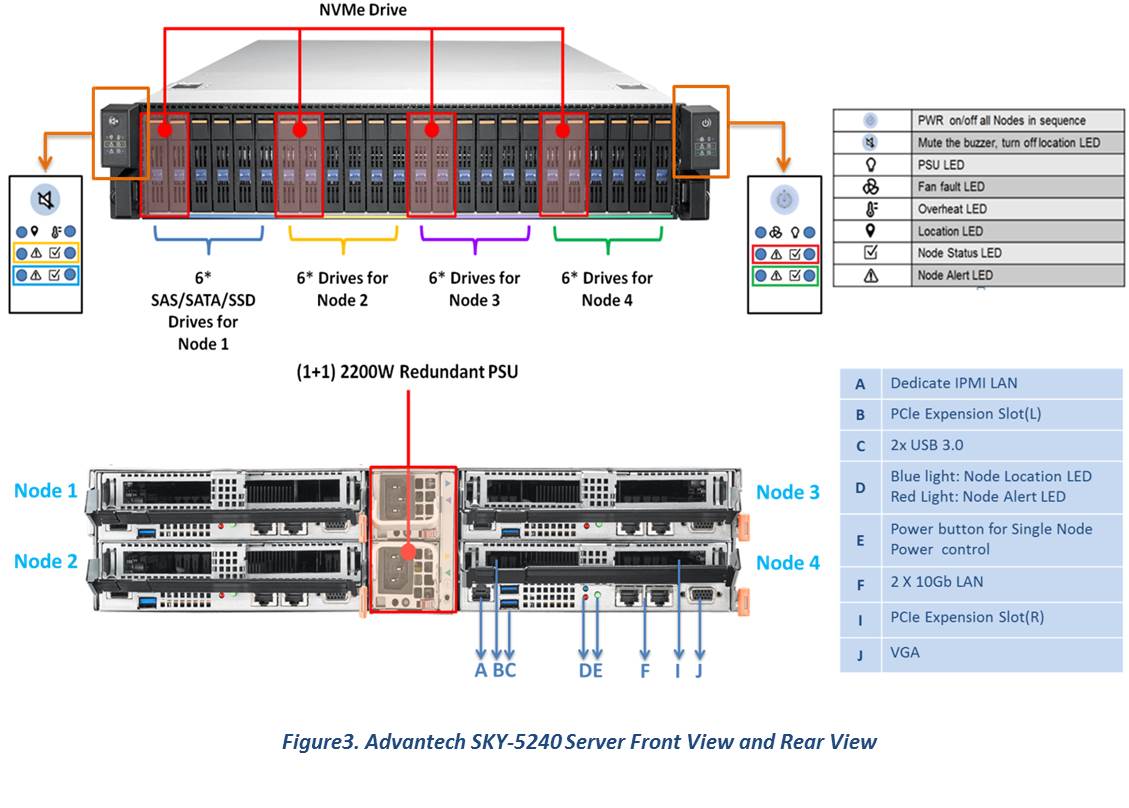

Compute Node (Advantech SKY-5240 Server)


어드밴텍 SKY-5240 서버는 20” 샤시로 오프로드 밀도와 탄력적인 I/O를 이용한 서버 클래스 프로세싱 밸런스를 위한 고성능 서버입니다

본 시스템은 비용대비 효율이 높으며 산업용 컴퓨팅, 엣지, 네트워크에 높은 신뢰도를 위한 견고한 플랫폼을 가지고 있습니다. 또한 맥시멈 I/O 연결이 필요한 PCLE 카드 페이로드의 높은 밀도를 위해 특수 설계되었습니다. 탄력적인 I/O 옵션 장착으로 도터보드를 통해 1G/10G/40G/100G 랜으로 업그레이드가 용이합니다.



인텔 XEON Scalable 패밀리를 이용해 독보적인 기술로 제조되었으며 노드당 최대 24 DIMMs 지원합니다. (프로페셔널 시각화 Configuration을 위한 Interl Xeon Gold 6150 프로세서)



More Information

프로페셔널 시각화 인텔 셀렉트 솔루션 인증 SKY-5240 및 HPC-8212, ASMB-815 서버보드, 어드밴텍 HPC-8212의 더 많은 정보가 필요하시면 아래의 웹사이트 혹은 어드밴텍 전화로 상담 받으실 수 있습니다.

Email: ASK@advantech.com.tw
Hotline: 080-363-9494~5

Advantech Intel® Select Solutions PDF Files Download
