Производственная компания по сборке светодиодных модулей
24.10.2019
Задача проекта
Производственная компания по сборке светодиодных модулей реализовала решение для производственных станков, в результате каждый станок был оснащен 17 промышленными компьютерами. В ходе проекта протестировано несколько промышленных компьютеров разных брэндов, чтобы выбрать идеальный для стабильной работы. Учитывая количество компьютеров на каждом станке компактность используемого оборудования имела решающее значение.
Системные требования
Производитель мобильных телефонов и планшетных компьютеров искал корейского поставщика LED панелей для выпускаемого оборудования. Производственная компания по сборке светодиодных модулей для выполнения этой задачи использует большие машины FOG Vision, каждая из которых оснащена 17 промышленными компьютерами. Требования к системе заключались в следующем. Во-первых, машинам требовались компьютеры с высокопроизводительными процессами и четырьмя слотами PCIe для поддержки 16 камер Ethernet. Во-вторых, при наличии 17 компьютеров на каждой машине необходимо максимально оптимизировать задействованное пространство и использовать компьютеры компактного размера и гибкой конфигурации. В-третьих, чтобы уложиться в сроки, установленные производителем светодиодов, наш клиент должен был быстро перейти к массовому производству. Таким образом, было решено использовать промышленные компьютеры, которые были проверены командами R&D и QC и полностью соответствовали предъявленным требованиям. Кроме того, компания по производству дисплеев решила расширить свои производственные линии во Вьетнаме в рамках этого проекта, поэтому нашему заказчику также пришлось открыть фабрики во Вьетнаме, чтобы сократить сроки поставки и сократить расходы. Таким образом, доступ к местным техническим службам и службам RMA имел решающее значение.
Описание системы
Один из важнейших критериев системы - поддержка собственного программного обеспечения для визуального анализа полученных изображений и компактный дизайн. Конфигурация IPC представляла собой материнскую плату AIMB-786, размещенную в компактном шасси ACP-4340 и оснащенную процессором 9-го поколения Core i7 с 8 ядрами и 16 потоками. Каждый компьютер имел до четырех карт PCIe PCIE-1674E, обеспечивающих PoE для подключения до 16 камер.

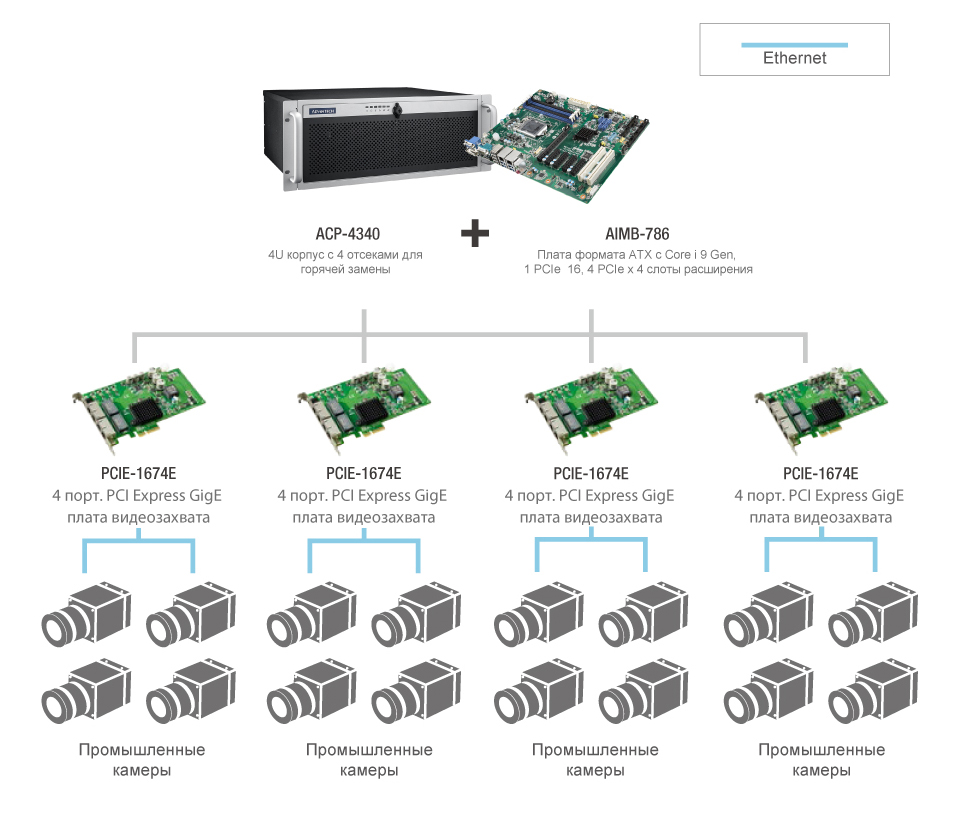

Архитектура системы
Состав проекта
- ACP-4340: Стоечный корпус 4U для полноразмерных/полуразмерных одноплатных компьютеров или ATX/MicroATX, отсеки 4 x 3.5"/2.5" SAS/SATA с горячей заменой
- AIMB-786: Процессорная плата ATX, сокет LGA1151 для Intel® Core™ i7/i5/i3/Pentium®/Celeron® 8/9-поколения, до 64ГБ DDR4, VGA/DVI-D/DP, USB 3.1, SATA 3.0
- PCIE-1674E: сетевая карта видеозахвата, 4 порта 10/100/1000 c PoE, PCI Express x4, IEEE 1588, Link Agregation, 8кВ ESD, 2кВ EFT, с функцией On/Off PoE
Заключение
Помимо того, что Advantech является ведущим мировым производителем промышленных компьютеров, оборудование было проверено и получило высокую оценку со стороны заказчика. Опыт Advantech позволил предложить заказчику комплексное решение, которое идеально подходило для реализации проекта заказчика. Кроме того, партнер Advantech во Вьетнаме предоставил возможность использования местных технических и RMA-услуг, что стало основным фактором при выборе поставщика оборудования заказчиком по причине снижения затрат на обслуживание. Благодаря активной поддержке Advantech были предложены сжатые сроки поставки. В итоге заказчик получил компактную высокопроизводительную систему по разумной цене.
