AMD助力研華AIMB-723：革新AOI視覺檢測技術
2024/8/6
在這篇文章中，我們將討論 Advantech（研華）如何説明客戶利用 AOI 生產 PCB 和 IC。我們將重點介紹研華的由 AMD 驅動的 AIMB-723 工業級主機板的新能力，它將開啟基於 AOI 的視覺檢測的新時代。
隨著工業應用的能力和複雜性不斷增長，越來越多強大處理器的需求在製造業中崛起。其中一個典型應用就是自動光學檢測（AOI）；AOI已成為穩健工業製造策略中的一環，應用於各種產品的製造。對於監測印刷電路板（PCB）和積體電路（IC）的缺陷，以及精准測量，AOI的作用尤其重要。
雖然PCB和IC的體積一直在變得益發小巧精微，但同時還在整合進更複雜的功能。即使是一塊相對簡單的PCB也可由數千個焊接部件組成，這使得人眼幾乎不可能檢測和監測其缺陷；因此在當今的生產環境中，基於AOI的系統必不可少。
在這篇文章中，我們將討論Advantech（研華）如何幫助客戶利用AOI生產PCB和IC。我們將重點介紹研華的由AMD驅動的AIMB-723工業級主板的新能力，它將開啟基於AOI視覺檢測的新時代。
AOI算力要求
理想的AOI解決方案需要高CPU頻率和工業級耐用性。而CPU的算力可用於補充GPU的處理能力，但對AOI機器製造商來說，算力過於昂貴，以致無法適當利用。
更具體地說，理想的解決方案是一塊集成了視覺（GPU）和計算（CPU）處理能力的主機板，而這一理想現在業已成為現實。研華已將 AIMB-723 推向市場，這款產品搭載了AMD Ryzen Embedded 7000系列處理器，這是第一款集成 AMD Socket AM5 晶片組的工業級主機板。這款新主機板讓製造設備供應商和電子產品製造商能夠在製造過程中使用 AOI 對 PCB 和 IC 進行視覺檢查，比如使用相機仔細掃描電路板是否有任何缺陷或故障。AOI 監視 PCB 和 IC 生產的品質，並在製造流程中進行糾錯，這是在當今競爭激烈的生產環境中取得成功的關鍵。

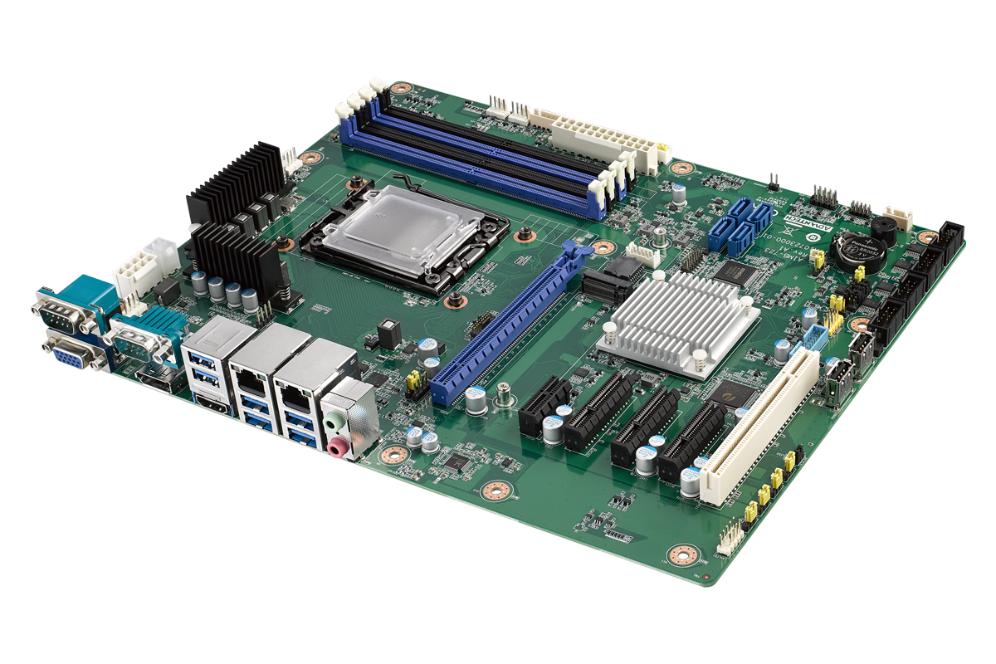

研華的新型AIMB-723工業級主機板由AMD Ryzen Embedded 7000 系列處理器加持，實現基於AOI的視覺檢查

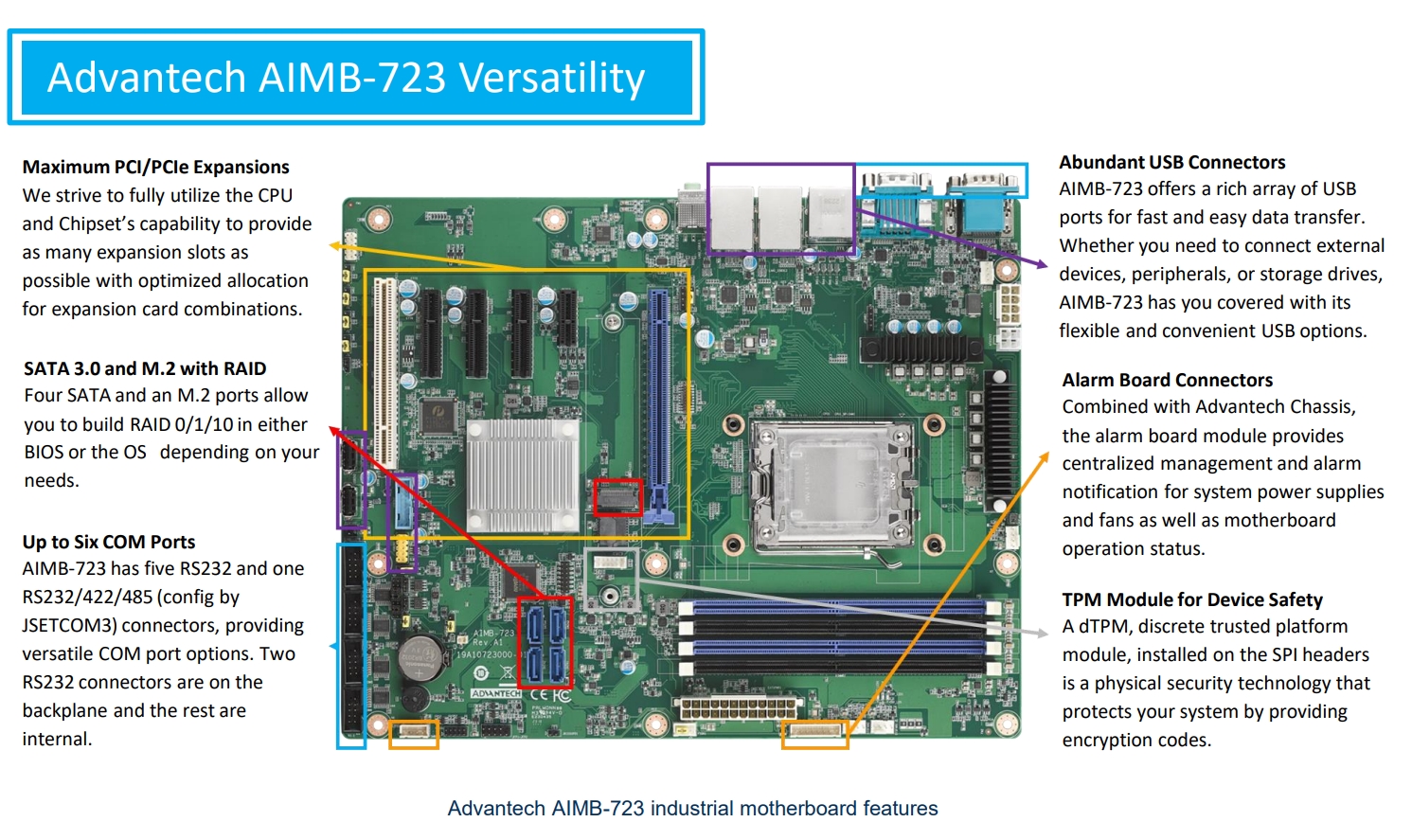

研華AIMB-723特性
研華AIMB-723提供了業界最高集成度和功能最強大的AOI解決方案，不只可以加速性能要求高的AOI應用，它還擁有優化的外型設計，透過其PCIe插槽可安裝高性能GPU卡、滿足視覺和計算密集型工業應用所需。研華AIMB-723出色的擴展性可支援用於機器視覺應用的三槽寬GPU卡和額外三張影像擷取卡，除了能夠滿足PCI擴展的傳統要求，同時適應廣泛的通信協定和I/O介面，並且提供非凡的散熱和工業級耐用性。
它滿足了超快存儲的要求，簡化了資料傳輸和處理。
具體特性包括：
針對AOI應用進行了優化
- 最多可容納4個高達128GB DDR5 5200記憶體——第一塊採用DDR5 UDIMM的AIMB主機板
- PCIe x16 Gen4設計，針對顯示卡安裝空間優化
- 支援四個SATA和一個M.2插槽，提供靈活的存儲解決方案
- 支援COM埠和PCI插槽
採用強大的AMD Socket AM5 + Ryzen Embedded 7000系列處理器
- 在高達105w功率的嵌入式處理器上快速實現“Zen 4”性能
- AMD PRO技術專為現代業務打造
- 豐富的I/O。最多12個USB介面（8個USB 3.2）
- SuperSpeedPlus USB 3.2 Gen2 10Gbps（4個埠）
由IPC製造領域的全球領導者開發
- 在65/-5℃操作環境下測試，超耐用
- 平均故障間隔長達668,283小時，確保持久性
- 長達7年的長壽命產品支援
强大動力：AMD Ryzen Embedded 7000系列處理器
AMD Ryzen Embedded 7000系列處理器家族基於其在下一代5nm工藝技術方面的領先地位，針對工業市場的高性能要求進行了優化。Ryzen Embedded 7000系列處理器是第一款使用5nm技術的嵌入式處理器，並承諾提供七年的製造可用性，從而延長了產品壽命。
通過將“Zen 4”架構和集成的Radeon圖形相結合，Ryzen Embedded 7000系列處理器提供了以前嵌入式市場所沒有的性能和功能。憑藉其擴展的功能和集成度，Ryzen Embedded 7000系列處理器是新Advantech AIMB-723的理想解決方案。
65-105W的熱設計功率（TDP）頻寬允許系統設計師選擇滿足其要求的功率水準。此外，與Ryzen Embedded 5000系列相比，AMD Ryzen Embedded 7000系列在性能和效率方面得到了顯著提升。在65W TDP設置下，Ryzen Embedded 7000系列的性能提高了74%。

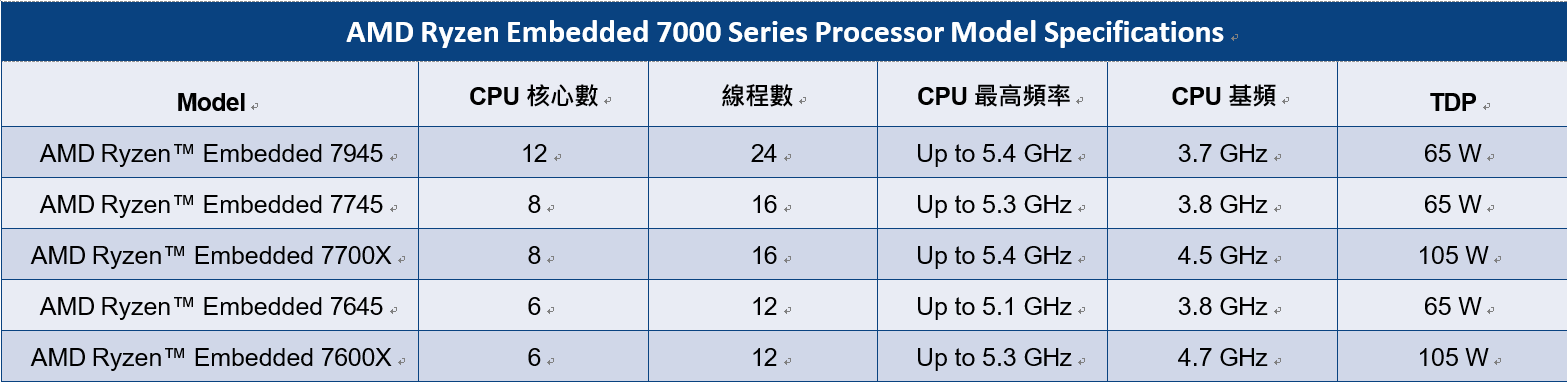

AMD Ryzen Embedded 7000系列處理器型號與規範

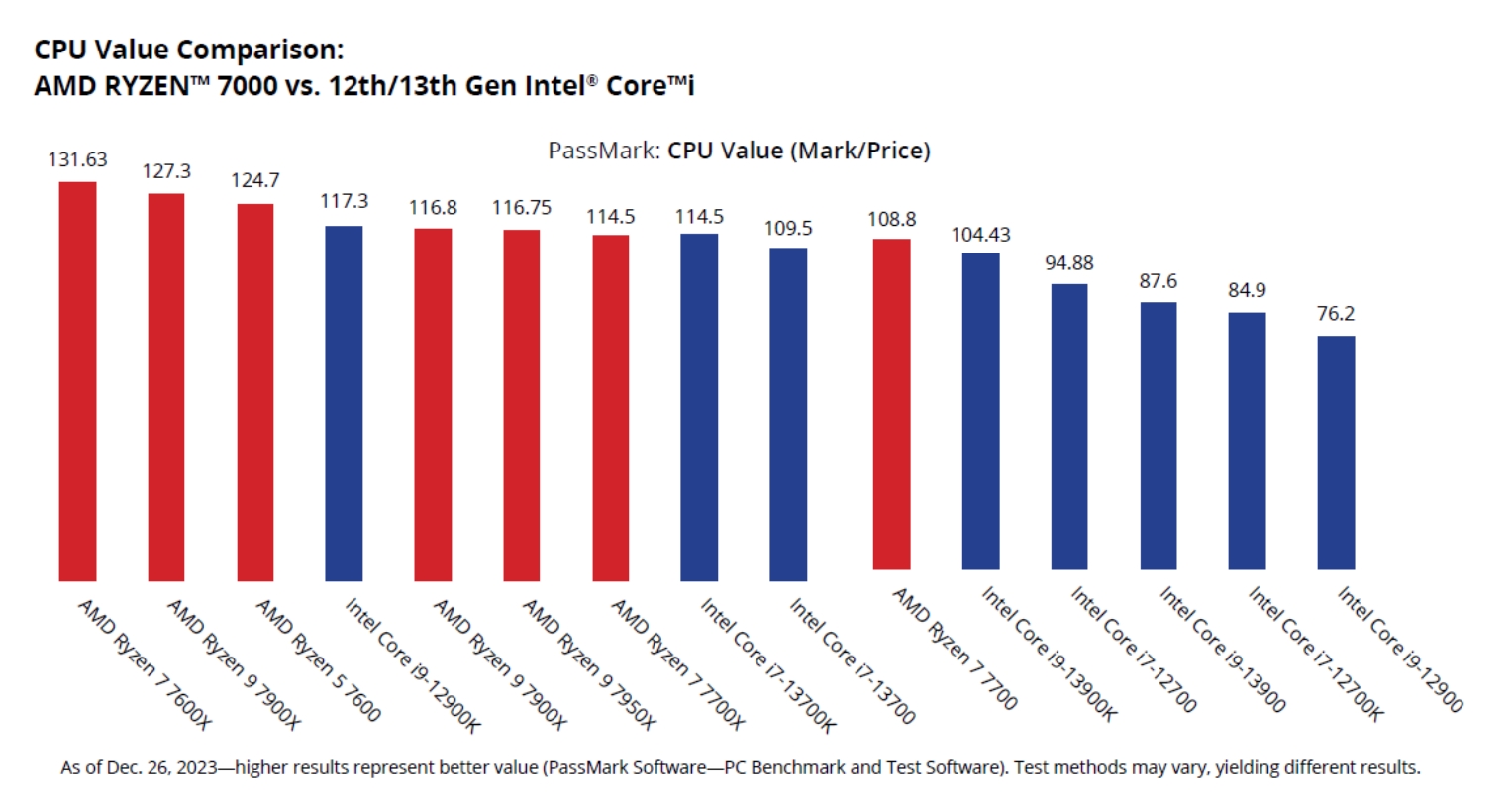

在PassMark Software的協力廠商測試中，發現AMD Ryzen處理器具有比競爭對手的CPU產品更好的性價比。此外，在競爭性性能測試中：AMD Ryzen 5 PRO 7645在PCMark 10基準測試中的性能提高了121%；在PCMark10生產力評估中的性能提升了148%，所以AMD強大的CPU家族能夠滿足工業客戶對於下一代產品的性能要求。
客戶吸引力
AMD加持的Advantech AIMB-723目前正由客戶進行AOI、邊緣計算和半導體設備測試。
例如，一家位於臺灣的世界級領先供應商、主推半導體組裝、封裝設備及表面貼裝技術解決方案，這間公司生產的高品質設備可適用於電子製造過程中的所有主要步驟，包括從晶片互連載體到晶片組裝和封裝。該供應商最初使用消費級零部件生產一些設備，卻導致客戶在產品可靠性和其它問題上麻煩不斷。作為研華的長期合作夥伴，該供應商尋求工業級硬體解決方案。研華最初提供的主機板是基於AMD競爭對手的處理器，但研華全新AIMB-723提供了強化的性能，因此該供應商目前正計畫使用新的主機板進行生產部署。
其它資訊：有關AMD驅動的Advantech AIMB-723及其功能的更多資訊，請訪問Advantech網站。
