사무실 건물 중앙 냉난방 원격 모니터링 시스템을 위한 지능형 RTU
2024-10-08
프로젝트 소개
물론입니다. "인적 오류"를 자연스럽게 바꾼 버전은 다음과 같습니다: 중앙 냉난방(Central AC) 시스템은 사무실 건물 내에서 가장 많은 전력을 소비하는 설비 중 하나입니다. 외부 메인 유닛을 통해 냉기와 온기를 생성한 뒤, 이를 건물 전체의 하위 시스템에 공급하여 냉난방 및 환기(HVAC) 기능을 수행합니다. 전통적인 냉난방 시스템은 대부분 수작업으로 유지보수되며, 건물 내 각 구역의 사용량을 일일이 파악하기 어렵기 때문에 관리 부주의로 인해 과도한 전력 사용이 발생할 수 있고, 이는 결국 높은 전기요금으로 이어질 수 있습니다. 이러한 문제로 인해 많은 건물 운영자는 중앙 냉난방 시스템의 원격 모니터링 구축에 대한 필요성을 느끼고 있습니다.
시스템 요구사항
자체 구축한 클라우드 플랫폼 상에서 중앙 냉난방 원격 모니터링 시스템을 개발하기 위해, 이 회사는 RTU(Remote Terminal Unit), I/O 모듈, 그리고 메인 유닛과 100개 이상의 하위 시스템 정보를 클라우드로 업로드할 수 있는 소프트웨어 도구가 필요했습니다.
또한, 상위 시스템으로부터 내려오는 모든 제어 명령을 수신하고 실행하는 역할도 수행해야 했으며, 이를 통해 건물 관리자와 사용자가 여러 개의 실내 장치를 온라인으로 실시간 모니터링할 수 있는 기능을 구현하고자 했습니다.
프로젝트 구현
- ADAM-3600: 8채널 아날로그 입력, 8채널 디지털 입력, 4채널 디지털 출력 및 4-슬롯 확장이 가능한 무선 지능형 RTU
- ADAM-3624: 4채널 아날로그 출력 ADAM-3600 확장 모듈
- ADAM-4018: 8채널 열전대 입력 모듈
- ADAM-4053: 16채널 디지털 입력 모듈
시스템 설명
해당 프로젝트는 세 가지 기능 영역인 데이터 수집, 전처리, 전송이 필요했습니다. 프로젝트 요구를 충족하기 위해 어드밴텍은 ADAM-3600 원격 터미널 유닛, WISE-PaaS/EdgeLink 엣지 인텔리전스 코어 소프트웨어, ADAM-3624 아날로그 출력 모듈, 커스텀 어드밴텍 RS-485 통신 모듈, ADAM-4018 온도 측정 모듈, ADAM-4053 디지털 입력 모듈을 포함한 종합적인 솔루션을 제공했습니다. 건물 전체에 걸쳐 200개 이상의 냉난방 하위 시스템에서 데이터를 수집하기 위해 각 층에 설치된 ADAM-4018과 ADAM-4053은 데이터를 수집하고 ADAM-3600으로 전송하는 역할을 했습니다.
중앙 냉난방 메인 유닛실에 설치된 ADAM-3600은 메인 냉난방 유닛에서 데이터를 수집했습니다. 모든 데이터는 ADAM-3600에 내장된 WISE-PaaS/EdgeLink로 전송되어 통신 프로토콜 변환을 거친 후, 무선 네트워크를 통해 프라이빗 클라우드의 원격 모니터링 시스템으로 전송되었습니다. 이후 시스템은 어드밴텍이 정의한 API 형식에 따라 데이터를 수집했습니다.
또한, ADAM-3600에 내장된 디지털 출력 채널과 ADAM-3624 확장 모듈이 제공하는 아날로그 출력을 통해 시스템에서 전송된 명령을 실행했습니다.

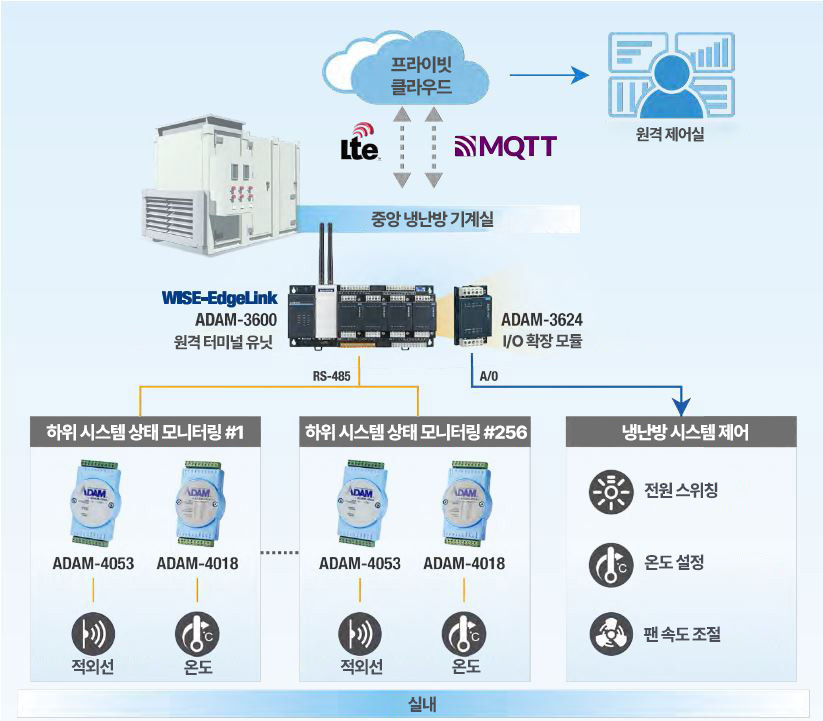

시스템 다이어그램
결론
어드밴텍은 ADAM-3600 및 ADAM-4000 시리즈 제품을 통해 무선 통신, 데이터 수집, 데이터 변환, 로직 제어 기능이 통합된 완전한 솔루션을 제공합니다. 이를 통해 냉난방 설비 제조업체는 중앙 냉난방 원격 모니터링 시스템을 신속하게 설계 및 구축할 수 있으며, 최종 사용자 또한 냉난방 운영에 대한 최적화된 분석을 수행할 수 있도록 지원합니다.
