스마트 HVAC 및 빌딩 관리 시스템

초록

석유 생산 공장 유정에서 추출된 생산 유체를 처리하여 주요 성분을 분리하고 수출용으로 준비하기 위한 설비를 사용합니다. 이러한 설비를 보다 효과적으로 활용하기 위해, UAE의 한 주요 정부 기관은 설비 관리를 보다 간편하게 하고, 운영 및 에너지 효율성을 향상시킬 수 있는 새로운 방법을 모색하고 있었습니다.

파트너: StarTech FZE | 지역: 아랍에미리트 (UAE)

소개

시스템 요구사항

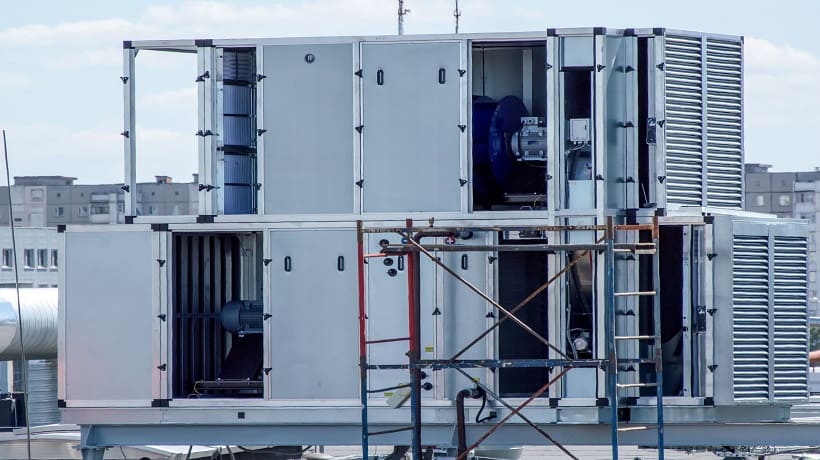

정밀한 생산 관리를 수행하는 수많은 석유 생산 설비 중 하나에는 변전소 인근에 위치한 여러 행정용 건물이 포함되어 있었고, 이 건물들에는 1~2명의 인력으로도 간편하게 운영 가능한 산업용 등급의 HVAC 시스템이 필요했습니다. 이에 따라, Burgan Oilfield의 하루 생산량 12만 배럴 규모와 연계된 GC-32 시설 각각에 HVAC 빌딩 관리 시스템이 설치되었습니다. 해당 지역은 아열대 사막 기후에 속해 있으며, 겨울은 매우 온화한 반면 여름은 극심한 고온과 습도가 결합되어 체감 온도가 더욱 높아집니다. 이로 인해, 이 지역에서의 강력하고 효율적인 냉방 시스템은 선택이 아닌 필수 요소였습니다.

시스템 설명

Lorem Ipsum은 인쇄 및 조판 업계에서 사용되는 형식적인 더미 텍스트입니다.

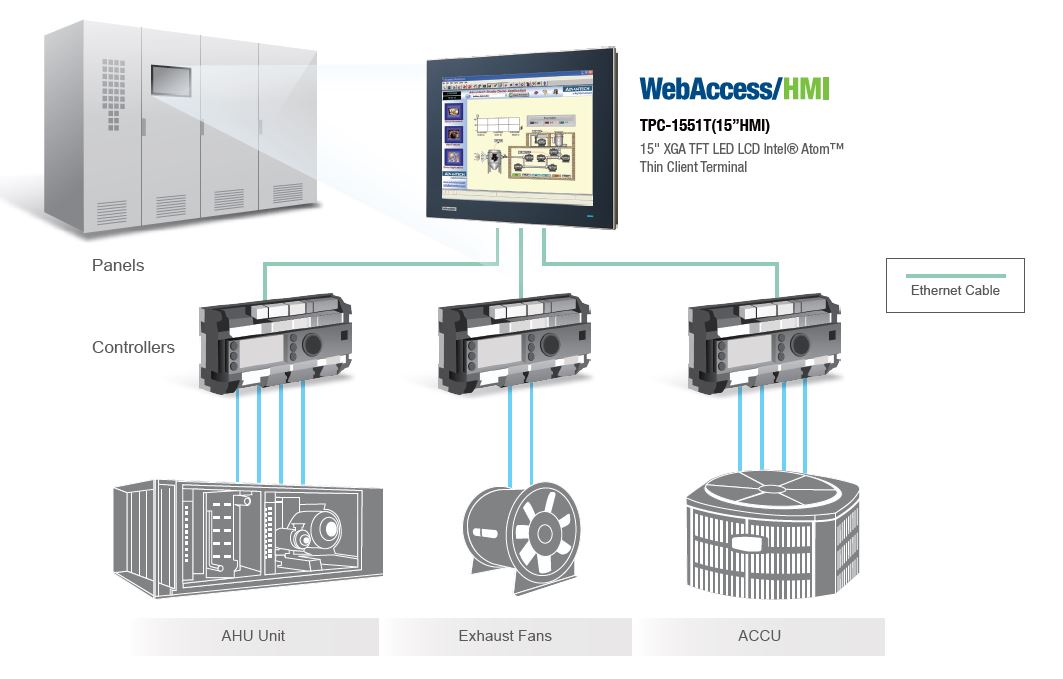

이 HVAC 빌딩 관리 프로젝트는 AHU(공기 처리 유닛) 및 ACCU(공냉식 응축 유닛) 등 HVAC 장비를 DDC 컨트롤러와 HMI에 통합하는 방식으로 구현되었습니다. 어드밴텍의 TPC-1551T HMI는 1,500 태그 라이선스를 지원하여, 각 HMI와 DDC가 수백 개의 엣지 장치를 동시에 구성하고 제어할 수 있습니다. 이는 일반적인 스위치나 터미널로는 불가능한 수준의 처리 능력입니다. HMI는 패널 장착형으로 설치되며, 산업 표준 통신 프로토콜인 BACnet/IP를 사용하여 DDC 컨트롤러와 통신합니다. 또한, 그래픽 화면과 제어 프로그램은 어드밴텍의 강력한 WebAccess HMI 소프트웨어를 통해 개발되었습니다.

패널 장착형 HMI는 모든 HVAC 장비의 작동 상태를 모니터링하는 데 사용됩니다. 예를 들어, 실시간 데이터는 DDC 컨트롤러를 통해 BACnet/IP 인터페이스로 공유되며, HMI에서는 온도 값과 허용 오차 범위를 실시간으로 감시합니다. 고객이 요구한 핵심 기능을 지원하기 위해서는 특수 드라이버 개발이 필요했으며, 이를 위해 어드밴텍과 Startech의 엔지니어들이 긴밀히 협력하였습니다. 어드밴텍이 오랜 산업 경험과 축적된 기술력을 바탕으로 드라이버 개발을 주도함으로써, 고객의 핵심 요구사항을 제때 충족시킬 수 있었습니다.

여러 개의 고정밀 센서가 건물 내 환경 정보를 수집하며, DDC 필드 컨트롤러를 통해 온도 및 습도 조절 장비를 자동으로 제어하여 건물 전체의 공기 상태, 습도, 온도가 일정하게 유지되도록 합니다. 시스템이 이상 상태를 감지하면, 현장 조건을 HMI 화면에 표시하고, 알람을 통해 운영자에게 즉각적인 조치를 유도합니다. 또한, 수집된 데이터는 HMI에 기록되며, 어드밴텍 WebAccess HMI 소프트웨어에 내장된 강력한 데이터 시각화 도구를 통해 직관적으로 표현됩니다.

어드밴텍의 WebAccess 소프트웨어는 지능형 빌딩 관리 시스템(BMS) 프로젝트에 최적화된 통합 제어 솔루션입니다. 이번 적용 사례에서는 KOC 공장 내 행정 건물에 WebAccess가 통합되어, 모든 장비가 안전하고 안정적으로 작동하는 것은 물론, 에너지 절감 효과와 함께 장비 수명 연장에도 기여하고 있습니다. 또한, 어드밴텍의 TPC-1551T HMI는 HVAC 빌딩 관리 시스템을 제어하여, 공장 내 설비와 이를 관리하는 직원 모두에게 쾌적한 환경을 유지해주었습니다. 고위 경영진 또한 새롭게 구축된 HVAC 시스템이 이전보다 더 많은 에너지를 절감했다는 점에서 만족감을 표시했습니다.

프로젝트 구현

• WA-HT1551T-E15H1AE: 15" XGA TFT LED LCD 씬 클라이언트 터미널
• WebAccess/HMI: 어드밴텍 WebAccess/HMI 소프트웨어
• XL2000B3A: 프로그래머블 범용 BACnet 빌딩 컨트롤러

결론

어드밴텍의 WebAccess 소프트웨어는 지능형 빌딩 관리 시스템(BMS) 프로젝트에 최적화된 통합 제어 솔루션입니다. 이번 적용 사례에서는 KOC 공장 내 행정 건물에 WebAccess가 통합되어, 모든 장비가 안전하고 안정적으로 작동하는 것은 물론, 에너지 절감 효과와 함께 장비 수명 연장에도 기여하고 있습니다. 또한, 어드밴텍의 TPC-1551T HMI는 HVAC 빌딩 관리 시스템을 제어하여, 공장 내 설비와 이를 관리하는 직원 모두에게 쾌적한 환경을 유지해주었습니다. 고위 경영진 또한 새롭게 구축된 HVAC 시스템이 이전보다 더 많은 에너지를 절감했다는 점에서 만족감을 표시했습니다.

어드밴텍을 선택하는 이유 (주요 특징)

• 유연한 기술 지원: 고객 요구에 맞춘 전용 드라이버 공동 개발, 축적된 전문성을 활용한 맞춤형 엔지니어링 지원
• 직접 디지털 제어기(DDC): 시스템 구성 토폴로지를 단순화하여 설치 및 운용 효율성 향상
• 사전/사후 서비스: 글로벌 및 현지 기술 지원 네트워크를 통한 빠르고 안정적인 대응
• 경쟁력 있는 가격: 높은 투자 수익률(ROI)을 실현할 수 있는 경제적인 솔루션 제공
