어드밴텍 스마트 상태 기반 모니터링 솔루션 – 압축/청정 건조 공기(CDA) 시스템 적용
2022-06-20
위치: 대만
배경
대량 생산과 최대 효율이 핵심인 반도체 산업의 치열한 경쟁 속에서, 원격 설비 모니터링에 사용되는 높은 신뢰도의 무선 기술은 공정 보조 수단으로 매우 적합한 솔루션이 될 수 있습니다.
반도체 공정에서 사용하는 압축 공기 및 청정 건조 공기(CDA)는 제조 설비의 공압 부품 구동, 밸브 제어, 또는 재료 및 장비 세정 등에 활용됩니다. 제조 공정을 원활하게 유지하기 위해서는, 설비 유지보수 부서가 CDA 시스템을 지속적으로 모니터링해야 합니다.
시스템 요구사항
고객은 플러그 앤 플레이 방식의 원격 설비 모니터링, 제어 및 점검이 가능한 무선 솔루션을 요구했습니다. 이를 달성하기 위해, 당사는 산업용 LoRaWAN 솔루션을 제공하였으며, 여기에는 압축기 점검을 위한 WISE-2410 진동 센서, WISE-S617 유연한 I/O와 함께 사용하는 WISE-4610 LoRaWAN I/O 모듈, 그리고 대만 반도체 제조 공장의 CDA 시스템에서 전류 모니터링을 위한 WISE-2200-M LoRaWAN RS-485 I/O 모듈이 포함되어 있습니다.
프로젝트 구현
- WISE-6610: 산업용 등급 LoRaWAN 8채널 게이트웨이
- WISE-2200-M: LoRaWAN RS-485 I/O 모듈
- WISE-2410: LoRaWAN 무선 진동 센서
- WISE-4610: LoRaWAN IoT Wireless Modular I/O
- WISE-S617T: 2AI/2DI/1DO/1RS-485 통신을 지원하는 무선 모듈형 I/O
- 96PD-THS16B: 온습도 센서
- ICR-4453: 초고속 5G 라우터 및 엣지 컴퓨팅 게이트웨이
시스템 설명
CDA 시스템과 냉각탑을 위한 신뢰성 높고 비용 효율적인 프라이빗 LoRaWAN 네트워크를 구축하기 위해, 어드밴텍은 LoRaWAN 진동 센서, LoRaWAN I/O 모듈, LoRaWAN 게이트웨이를 활용하였으며, 각 장비의 주요 기능은 다음과 같습니다.
WISE-2410은 ISO-10816 표준을 따르는 회전체 설비 점검에 적합한 손쉬운 솔루션을 제공합니다. 또한, 3축 진동 감지 기능을 지원하며, IP66 등급의 방수·방진 성능과 넓은 동작 온도 범위 설계를 통해, 청정 건조 공기(CDA) 시스템이 위치한 열악한 환경에서도 안정적인 운영이 가능합니다.
WISE-2200-M은 플러그 앤 플레이 방식의 LoRaWAN RS-485 I/O 모듈로, 사용자가 손쉽게 데이터 수집 설정을 구성하고 Modbus/RTU 프로토콜 지원을 통해 센서 및 계측기 데이터를 간편하게 수집할 수 있도록 해줍니다. 또한, -25~70°C의 넓은 동작 온도 범위를 지원하여, 가혹한 산업 환경에서도 안정적으로 작동할 수 있습니다.
WISE-4610과 WISE-S617 유연한 I/O 솔루션 조합은 다양한 원격 설비 모니터링 및 제어 애플리케이션을 충족시킵니다. 이 솔루션은 스위치 제어용 디지털 출력(DO)을 지원하며, 센서 및 PLC 연결을 위한 아날로그 입력(AI), 디지털 입력(DI), RS-485 통신 채널을 함께 제공하여 다양한 설비와의 통합이 용이합니다.
WISE-6610은 LoRaWAN 게이트웨이로, Modbus TCP 프로토콜을 지원하여 제어실의 SCADA 시스템과 연동할 수 있습니다.

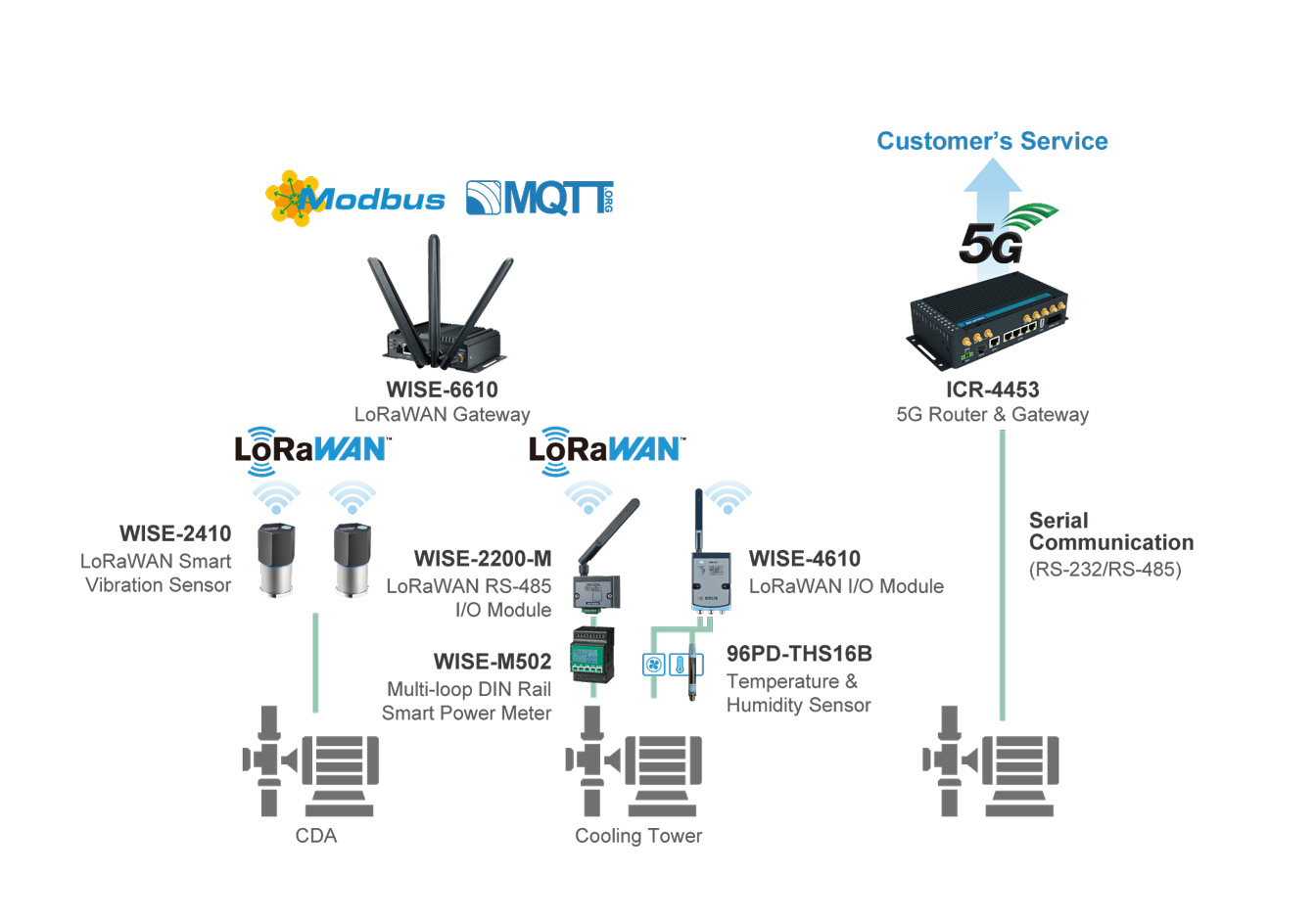

시스템 다이어그램
Conclusion
어드밴텍의 LoRaWAN 솔루션은 반도체 산업 내 다양한 설비 모니터링 애플리케이션에 대해 쉽고 신뢰성 높으며 비용 효율적인 프라이빗 네트워크를 제공합니다. LoRaWAN 기술의 장거리 통신 및 강력한 장애물 통과 특성, 그리고 WISE 시리즈 제품의 손쉬운 설치 및 유연한 구성 기능 덕분에 사용자는 안정적인 네트워크 신호와 빠른 전송 속도를 누릴 수 있으며, 높은 비용 대비 성능을 갖춘 설비 관리 시스템을 빠르게 구축할 수 있습니다.
