노르웨이 터널 내 IP 감시 카메라 관리를 위한 고대역폭 및 전력 제공 솔루션
2018-11-07
개요
분산 네트워크 제어 아키텍처는 터널 관리 시스템에서 교통 안내, CCTV, 화재 경보 및 환기 시스템을 제공하며, 차량 감지기, VoIP 비상 전화, 가시도 및 기타 센서와 같은 여러 센서 데이터를 수집하는 데 사용됩니다. 컴팩트하고 고성능의 이더넷 스위치는 이중화된 네트워크 연결을 제공합니다.
도전 과제
노르웨이의 새로운 터널이 개통하기 전 모든 필수 안전 조치와 장비 점검이 완료되어야 했습니다. 교통 관리 엔지니어는 인터넷을 통해 실시간으로 터널 교통 상태를 모니터링할 수 있어야 했습니다. 그리고 네트워크의 총 거리가 100km를 초과하고, 높은 신뢰도로 대량의 데이터를 전송해야 했기 때문에 대역폭과 거리의 문제를 극복해야 했습니다. 구리 이더넷 케이블의 최대 범위가 약 100미터인 점을 고려할 때, 링 토폴로지에 대한 유일한 대안은 단일 모드 광섬유를 사용하는 것이었습니다. 이를 통해 네트워크 이중성을 확보하고 데이터를 제어 센터로 전송하여 추가 분석을 가능하게 했습니다.
또한, 노르웨이 터널 관리 팀의 중요한 요구 사항 중 하나는 터널의 24시간 현장 영상 감시였습니다. 터널 내 혹독한 작동 환경과 함께 쉬지 않는 터널 감시로 첨단 기술과 혁신적이고, "지능형" 이더넷 장치 및 카메라 시스템을 필요로 했습니다. 이 시스템은 산업용 등급의 넓은 온도를 지원해야 했습니다. 게다가, 모든 장비가 야외에 설치될 예정이었기 때문에 전체 메커니즘이 가혹한 환경 조건을 견딜 수 있어야 했습니다. 일반적으로 표준 PoE 스위치는 15.4W를 지원하며, 이는 고정형 IP 카메라에 충분합니다. 그러나 계획된 업그레이드에는 PoE+ (25.5W)가 필요한 고출력 PTZ 카메라의 수요가 포함될 수 있습니다.
솔루션
또한, EKI-7710E-2CPI는 아래에 표시된 대로 인터페이스를 통해 PoE 포트 모니터링 및 구성을 지원합니다. 관리자는 관리형(매니지드) 스위치 인터페이스를 통해 전력 소비량, 전압 및 온도를 모니터링할 수 있습니다.

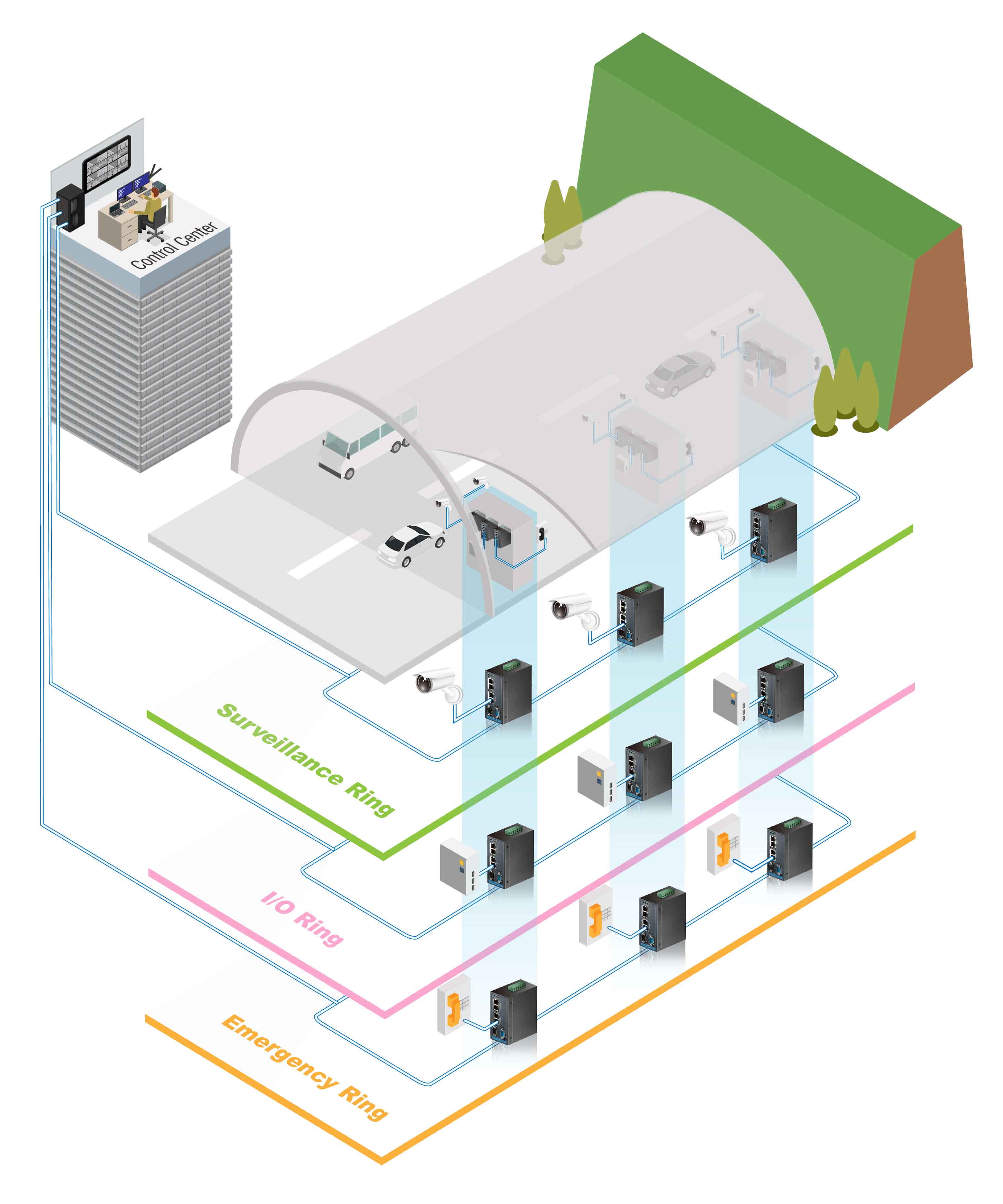

아래에 표시된 유연한 네트워크 토폴로지는 제어 센터에서 여러 이중 링 네트워크를 지원합니다. 각 링의 ID는 하나의 터널을 지원하며, 미래에 확장할 수 있을 만큼 유연합니다. SFP 광섬유 포트는 듀얼 모드 100Mbps 또는 1000Mbps SFP 자동 감지를 지원하여 설치의 미래 대비를 가능하도록 합니다.
광섬유의 많은 이점은 다음과 같습니다:
- 최대 120KM의 긴 거리 지원
- 전자기 간섭(EMI)에 대한 내성
- 정전기 방전(ESD) 및 서지에 대한 내성
특징
장치 상단의 터미널 블록은 듀얼 DC 전원 24/48VDC 입력을 지원합니다. 고장 릴레이와 고장 LED는 전원 1/전원 2 또는 SFP 광섬유 포트의 링크 상태에서 연결 실패를 나타냅니다. 고장 릴레이는 정상 작동 시에는 닫히고, 고장 시에는 열리는 스위치입니다. 관리자는 제어실에서 이러한 기능을 사용할 수 있습니다. 고장 LED는 전원 및 (또는) SFP 광섬유 포트의 링크 상태를 표시하며, 전원 또는 SFP 광섬유 포트가 실패하면 고장 경고 LED가 켜지고, SNMP는 트랩을 수신할 수 있습니다. EKI-7700 시리즈의 모든 제품은 5년 보증을 지원합니다. 모든 EKI-7710E-2CPI는 IXM 빠른 배포 기술을 지원합니다. 새로운 환경에서는 엔지니어가 각 스위치에 새로운 IP 주소를 할당하고, EKI-7710E-2CPI의 유연한 소프트웨어 기능을 복원할 수 있습니다. 기존 환경에서는 엔지니어가 IXM을 사용하여 최신 펌웨어를 모든 EKI-7710E-2CPI 장치에 빠르게 배포할 수 있습니다. 이 작업은 마법사를 따라 진행하면 됩니다.
아래는 IXM 기술을 소개하는 참조 웹사이트입니다: https://www.youtube.com/watch?v=KEL0Aqf1tsk.
더 자세한 운영 절차는 아래 웹사이트 소개를 참조하세요: https://www.youtube.com/watch?v=tJLA2e5dKag.
EKI-7710E-2CPI는 X-ring Pro 기술도 지원하며, 최대 250개의 장치를 연결할 수 있고, VLAN(가상 로컬 영역 네트워크), IGMP V1, V2, V3와 같은 멀티캐스트 비디오 스트리밍을 위한 인기 있는 프로토콜도 지원합니다.

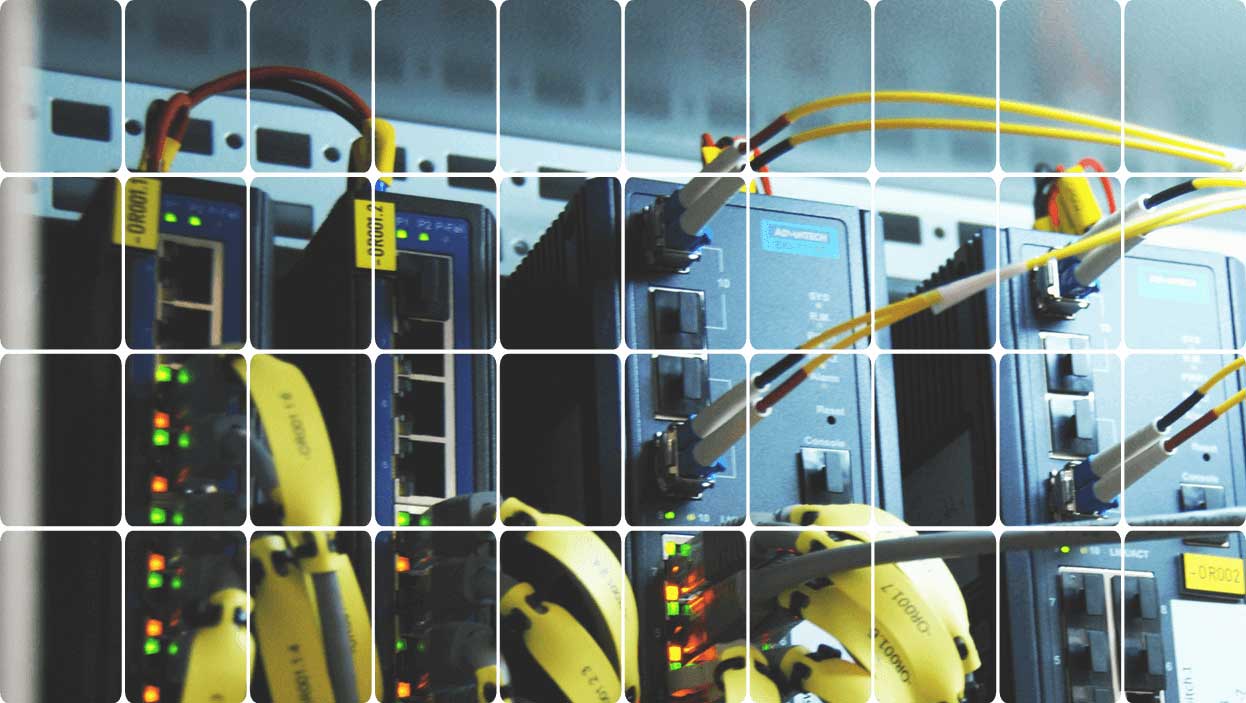

제품

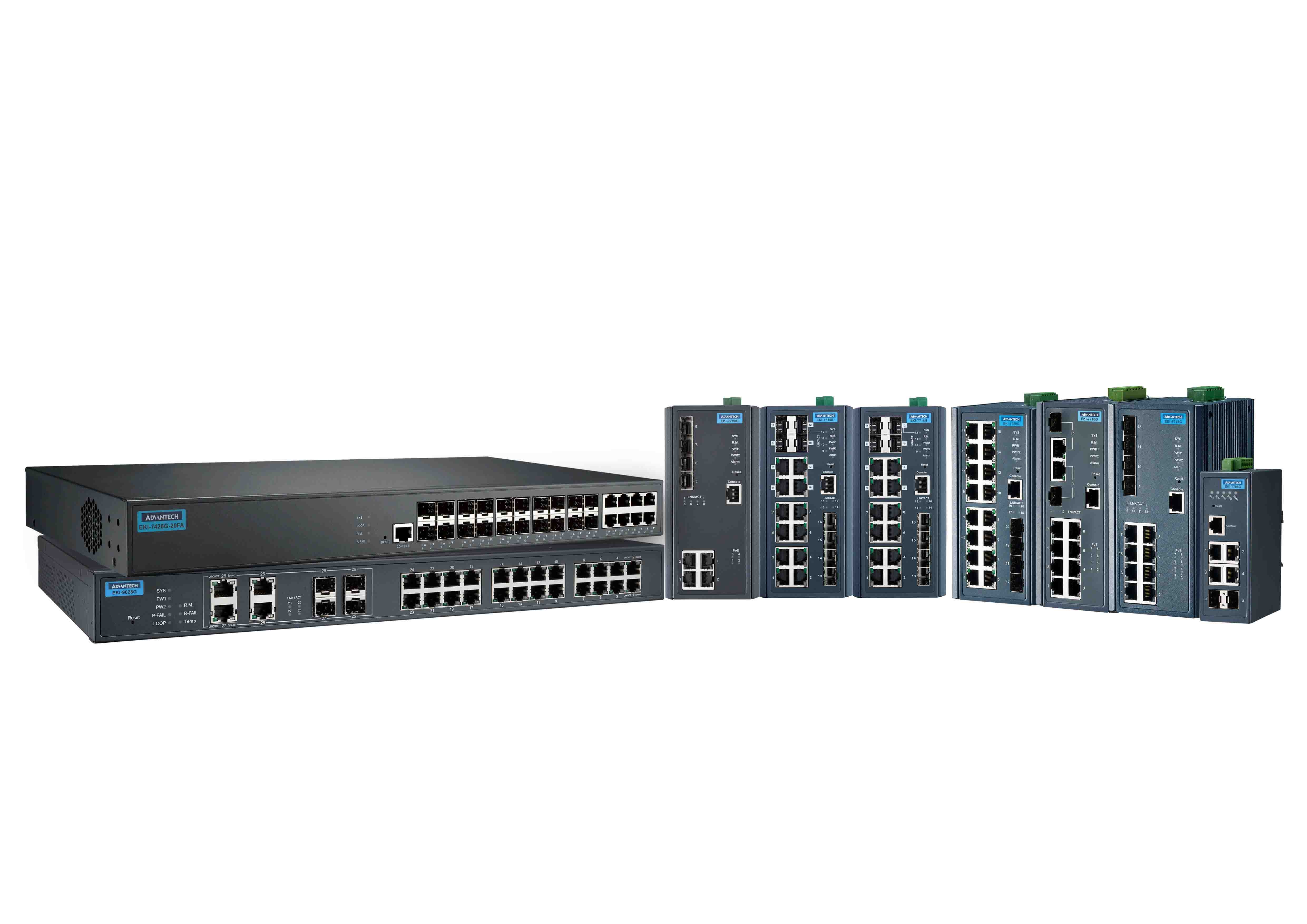

- PoE+ 기술이 탑재된 EKI-7700 시리즈
- PoE+ 기능은 IEEE 802.3af/at 표준을 충족하여 기존의 카테고리 5(또는 그 이상) 구리 케이블을 통해 전기 DC 전원을 공급하면서, 동시에 이더넷 데이터 스트림을 지원
- 연결된 장비에 손상이 발생하지 않도록, 감지된 회로는 장비가 실제로 소비하는 전력만큼만 제공하고, 8개의 IEEE 802.3 af/at PoE Fast Ethernet 포트와 2개의 기가비트 구리/SFP 콤보 포트를 갖춤
- DIN 레일 및 벽 부착 가능
- 넓은 작동 온도 범위 (-40~+75°C) DC 전원
- MSA 호환 SFP 수용
- 듀얼 24~48 VDC 전원 입력 및 1개의 릴레이 출력
- 보안: 802.1x(포트 기반, MD5/TLS/TTLS/PEAP 암호화), RADIUS
- 관리: SNMP v1/v2c/v3, 웹, 텔넷, 콘솔, 표준 MIB, 개인 MIB
- 이중화: 기가비트 X-Ring Pro(초고속 복구 시간 < 20ms), MSTP/RSTP/STP (802.1S/1w/1D)
- 유연한 토폴로지로 미래 확장이 용이하고, 쉽고 유연한 광섬유 확장을 위한 SFP 소켓 제공
- 모든 구리 포트에 PoE+ 제공
- 모든 노드는 빠른 이중화를 지원
- 24VDC에서 52VDC까지 넓은 전압 지원
-
IXM function enables fast deployment - 듀얼 이미지
- 광섬유 및 전원 알람
