MicroATX 마더보드

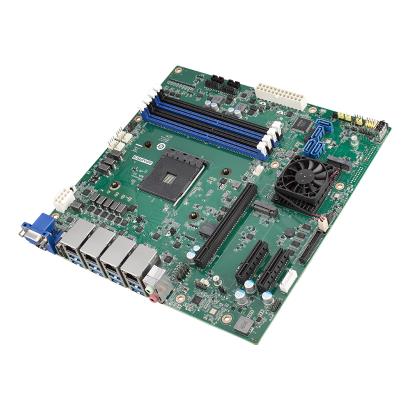

AIMB-522

어드밴텍 AIMB-522, AMD Ryzen™ AM4 5000 시리즈 MicroATX, DP/HDMI/VGA 1개, COM 6개, GbE LAN 2개, 2.5GbE LAN 2개, USB 3.2 8개, USB 2.0 3개, USB 2.0 타입 A 1개를 장착한 제품

  • AMD Ryzen™ 임베디드 5000 시리즈 프로세서와 X570 칩셋
  • PCIe Gen4 지원, 최대 8x USB 3.2 Gen2, 3x USB 2.0, 4x SATAIII, 2 GbE LAN, 2 2.5GbE LAN, M.2 (M 키 & B 키)
  • USB 키락 기능을 지원하는 1개의 내부 USB2.0 타입 A
  • DP, VGA, HDMI로 트리플 디스플레이
  • DeviceOn 및 임베디드 소프트웨어 API 지원

지원 링크:

데이터시트 기술자료다운로드
  • 어드밴텍 AIMB-522, AMD Ryzen™ AM4 5000 시리즈 MicroATX, DP/HDMI/VGA 1개, COM 6개, GbE LAN 2개, 2.5GbE LAN 2개, USB 3.2 8개, USB 2.0 3개, USB 2.0 타입 A 1개를 장착한 제품

사양

Form Factor
Form Factor
  • Micro ATX
  • Micro ATX
Processor
CPU TDP
  • 105W/65W
  • 105W/65W
Core Number
  • Up to 16C
  • Up to 16C
Frequency
  • 3.4GHz~3.9GHz
  • 3.4GHz~3.9GHz
L3 Cache
  • 16MB~64MB
  • 16MB~64MB
BIOS
  • AMI EFI 256 Mbit
  • AMI EFI 256 Mbit
Chipset
  • AMD X570
  • AMD X570
Memory
Max. Capacity
  • 128GB
  • 128GB
Technology
  • Dual Channel DDR4 2666MHz UDIMM
  • Dual Channel DDR4 2666MHz UDIMM
ECC Support
  • No
  • No
Socket
  • 4 x 288-pin DIMM
  • 4 x 288-pin DIMM
Display
DDI (HDMI/DVI/DisplayPort)
  • HDMI/DP/VGA
  • HDMI/DP/VGA
Multiple Display
  • Dual/ Triple
  • Dual/ Triple
Expansion
PCI Express x 16
  • 1
  • 1
PCI Express x 4
  • 2
  • 2
Ethernet
Controller
  • 2 x INTEL LAN i226LM, 2 x Realtek 8119i
  • 2 x INTEL LAN i226LM, 2 x Realtek 8119i
Speed
  • Up to 2.5GbE
  • Up to 2.5GbE
Connector
  • RJ45 x 4
  • RJ45 x 2
Audio
CODEC
  • Realtek ALC888S
  • Realtek ALC888S
Connector
  • 2 (Line out, Mic-in)
  • 2 (Line out, Mic-in)
Watchdog Timer
WatchDog Timer
  • Yes
  • Yes
Storage
SATA
  • 4 x SATA III (Max. Data Transfer Rate600 MB/s)
  • 4 x SATA III (Max. Data Transfer Rate600 MB/s)
RAID
  • Software RAID 0, 1, 5, 10
  • Software RAID 0, 1, 5, 10
I/O
GPIO
  • 8-bit GPIO
  • 8-bit GPIO
USB3.0
  • 8
  • 8
USB2.0
  • 3
  • 3
COM Port
  • 6 ( 5 x RS232, 1 x RS232/ 422/ 485)
  • 6 ( 5 x RS232, 1 x RS232/ 422/ 485)
TPM
  • 1
  • 1
Power
Power Type
  • ATX
  • ATX
Connector
  • ATX24P
  • ATX24P
Environment
Operational Temperature
  • 0 ~ 60° C (32 ~ 140° F)
  • 0 ~ 60° C (32 ~ 140° F)
Non-Operational Temperature
  • -40 ~ 85° C and 60° C @ 95% RH Non-Condensing
  • -40 ~ 85° C and 60° C @ 95% RH Non-Condensing
Vibration Resistance
  • 3.5 Grm (Non-Operation Mode)
  • 3.5 Grm (Non-Operation Mode)
Physical
Dimension (mm)
  • 244 x 244 mm
  • 244 x 244 mm
Weight
  • 1.2 kg (2.64 lb), weight of total package
  • 1.2 kg (2.64 lb), weight of total package
Operating System
Microsoft Windows
  • Yes
  • Yes
Linux
  • Yes
  • Yes
SUSIAccess
  • Yes
  • Yes
Ubuntu
  • V
  • V
Certification
EMC
  • CE, FCC
  • CE, FCC
