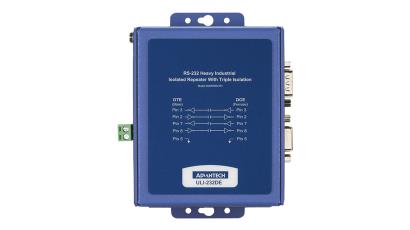

BB-232OPDRI-PH
Heavy Industrial RS-232 Isolated Repeater

Contact Us
Back
All Images
  • Mở rộng tín hiệu dữ liệu RS-232
  • Cách ly 2kV, ba chiều (đầu vào / đầu ra / nguồn)
  • Tốc độ dữ liệu: 1,2 đến 115,2 kbps
  • Nhiệt độ hoạt động rộng: -40 đến + 85 ° C
  • Vỏ kim loại chắc chắn IP30 (gắn panel hoặc DIN rail)
  • Nguồn đầu vào 10-48 VDC (yêu cầu nguồn điện, được bán riêng)
  • IEC-61850-3, IEEE-1613, NEMA TS2, FCC, CE, NEMA TS2, 50G Shock, 4G Vibration
Datasheet (PDF)
Documents & Downloads
BB-232OPDRI-PH là một RS-232 isolated repeater cao cấp cho công nghiệp nặng. Được thiết kế cho môi trường công nghiệp nặng, nó đáp ứng một số thử nghiệm tuân thủ chính xác các điều kiện thực tế trong ngành bao gồm cả IEC 61850-3 và IEEE 1613, nó phù hợp để lắp đặt trong các trạm biến áp điện. Các thông số kỹ thuật này nghiêm ngặt hơn các yêu cầu của Nema TS1/TS2 cho các ứng dụng vận chuyển. Cách ly mạnh mẽ trên cả hai cổng dữ liệu bảo vệ thiết bị và dữ liệu của bạn khỏi các vòng lặp mặt đất và quá điện áp. Cách ly bổ sung trên các mạch cung cấp điện thêm một mức độ bảo vệ thứ ba. Được đóng gói trong vỏ kim loại IP30 chắc chắn, repeater này có thể hoạt động ở nhiệt độ cực cao. Yếu tố hình thức gắn bảng với tùy chọn gắn DIN Rail giúp bạn dễ dàng tích hợp vào bảng điều khiển hoặc các thiết bị công nghiệp khác. Cài đặt và cấu hình dễ dàng. Dữ liệu được kết nối với đầu nối DB9 female (DCE) và đầu nối DB9 male (DTE). Nguồn được kết nối thông qua khối đầu cuối với điện áp 10 đến 48 VDC từ bất kỳ nguồn bên ngoài nào. (Yêu cầu nguồn điện ngoài, không bao gồm, được bán riêng.)

Product Specifications Download Spec

  • Part Number
  • Details
General
  • Technology
  • Mounting
  • Power
  • Temperature
  • Isolation
  • Power and Data Isolated
  • Serial Type
Serial Communication
  • Serial Standard
  • Maximum Serial Transmission Speed
  • Serial Port Connector Type
  • Serial Port Number
  • Repeater Maximum Distance
Environment
  • Temperature (Operating Range)
Protection
  • ESD Protection
  • Isolation
Certification
  • Safety
  • Substation
Power
  • Power Input (DC)
Accessory General
  • Mounting
Mechanism
  • Enclosure (Metal)

General

  • Technology

    BB-232OPDRI-PH Serial

  • Mounting

    BB-232OPDRI-PH Panel

  • Power

    BB-232OPDRI-PH 10-48VDC

  • Temperature

    BB-232OPDRI-PH -40 to 85C

  • Isolation

    BB-232OPDRI-PH 2kV

  • Power and Data Isolated

    BB-232OPDRI-PH Yes

  • Serial Type

    BB-232OPDRI-PH RS-232

Serial Communication

  • Serial Standard

    BB-232OPDRI-PH RS-232

  • Maximum Serial Transmission Speed

    BB-232OPDRI-PH 115.2 Kbps

  • Serial Port Connector Type

    BB-232OPDRI-PH DB9

  • Serial Port Number

    BB-232OPDRI-PH 1

  • Repeater Maximum Distance

    BB-232OPDRI-PH 15 Meters

Environment

  • Temperature (Operating Range)

    BB-232OPDRI-PH -40 ~ 85°C (-40 ~ 185°F)

Protection

  • ESD Protection

    BB-232OPDRI-PH 15 kV

  • Isolation

    BB-232OPDRI-PH 2,000 VDC

Certification

  • Safety

    BB-232OPDRI-PH UL C1/D2 (Class I, Division 2)

  • Substation

    BB-232OPDRI-PH IEC-61850-3

Power

  • Power Input (DC)

    BB-232OPDRI-PH 10 ~ 48 VDC

Accessory General

  • Mounting

    BB-232OPDRI-PH Panel, DIN

Mechanism

  • Enclosure (Metal)

    BB-232OPDRI-PH Metal

Support

Datasheet (PDF) Documents & Downloads

Need more info? Talk to our Online Rep!

Inquiry Form

Accessories

BB-9PAMF6

Serial Cable, RS-232 DB9 M to DB9 F, 1.8 m / 6 ft

BB-DRAD35

Serial Accesory, DIN Rail Mounting Kit 35 mm

BB-MDR-40-24

40.8W, 24VDC, 1.7A, AC-DC Single Output DIN Power Supply, Slim Plastic Case

BB-TBKT1

Replacement TB - 2-position, 5.08mm, 8A, 300V (QTY 1)
