Advantech Router cung cấp giải pháp truyền tải dữ liệu từ xa an toàn cho ngành dầu khí
01/07/2019
Thông tin dự án
Là tỉnh lớn nhất của Trung Quốc, Tân Cương chịu sự khác biệt lớn về điều kiện thời tiết, đặc biệt là vì độ cao dao động từ mực nước biển đến các đỉnh núi cao hơn 6.000 m. Chịu sự tác động trực tiếp của các điều kiện thời tiết này là hàng ngàn máy bơm dầu thuộc sở hữu của Tập đoàn Dầu khí Quốc gia Trung Quốc (CNPC). Quản lý thiết bị hiện trường hiệu quả là một trong những mối quan tâm chính của công ty.
Thách thức
Giống như ở nhiều mỏ dầu khác, CNPC trước đây đã sử dụng modem GPRS DTU để tải lên dữ liệu thực địa và phương pháp này đòi hỏi phải có kết nối cứng để liên kết thiết bị với mạng. Tuy nhiên, việc tăng yêu cầu thông lượng dữ liệu thực địa và tiến bộ kỹ thuật đã khiến modem DTU trở thành một lựa chọn không còn khả thi. Cụ thể, giới hạn về kích thước gói dữ liệu và băng thông truyền có nghĩa là modem DTU không có khả năng hỗ trợ giám sát video.
Dữ liệu giám sát có thể được truyền qua kết nối mạng không dây hoặc cáp quang, nhưng điều này liên quan đến chi phí cao hơn cho cả việc xây dựng và bảo trì. Tuy nhiên, những tiến bộ gần đây trong công nghệ truyền thông di động đã giảm chi phí lưu lượng mạng bằng cách cho phép dữ liệu giám sát video được gửi qua mạng di động thay vì theo cách vật lý.
Do đó, để tạo thuận lợi cho việc thu thập dữ liệu thực địa và quản lý các thiết bị hiện trường, CNPC đã quyết định cải tổ hệ thống truyền dữ liệu được sử dụng tại một số giếng dầu của mình.
Yêu cầu hệ thống
Để tăng cường khả năng truyền dữ liệu trong khi vẫn giảm các chi phí liên quan, CNPC đã chọn giải pháp mạng diện rộng (Wide Area Network - WAN) tại mỏ dầu. Điều này có nghĩa là dữ liệu có thể được chuyển qua mạng di động từ mỏ dầu sang nền tảng hệ thống của CNPC. Để đảm bảo đủ băng thông dữ liệu cho các video trực tiếp, cần có kết nối 3G/4G. Bên cạnh đó, kể từ cuộc tấn công ransomware toàn cầu năm 2017 của WannaCry, CNPC cũng đã thực hiện các yêu cầu đặc biệt về bảo mật Internet, nghĩa là làm thế nào để bảo mật việc truyền dữ liệu là trọng tâm chính của cải cách này. Do đó, Advantech đã được tư vấn để cung cấp một giải pháp phù hợp.
Giải pháp
Đối với các bộ định tuyến di động công nghiệp, Advantech khuyên nên sử dụng bộ định tuyến BB-SL306 4G Router, có mô-đun truyền thông 4G được thiết kế bởi các công nghệ của Huawei và được đánh giá rất cao vì tính ổn định cao trong các ứng dụng công nghiệp. Thiết bị này cung cấp một CPU mạnh mẽ (1 GHz), RAM (512 MB) và bộ nhớ flash (256 MB). Hơn nữa, nó hỗ trợ 4G Full Netcom tại Trung Quốc và có SDK cho Python trên Linux. Nó cũng cung cấp giao diện truyền thông RS-232 và các tùy chọn kết nối I/O kỹ thuật số. BB-SL306 cũng có dải nhiệt độ hoạt động rộng (-40 đến 75 ° C) và do đó cũng có thể sử dụng được trong các điều kiện thời tiết khắc nghiệt.

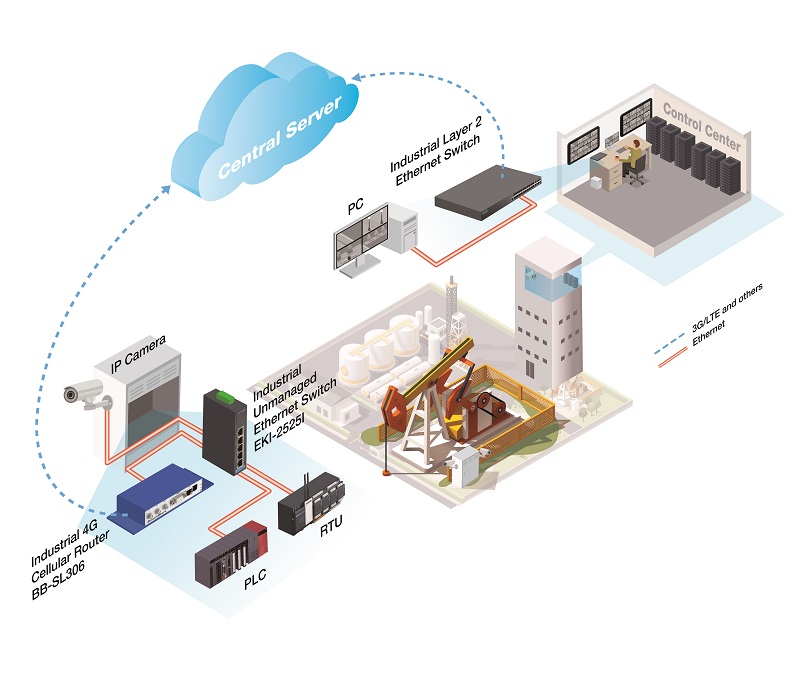

Các Router BB-SL306 được cài đặt với các switch công nghiệp EKI-2525I trong các tủ bên cạnh các máy bơm, cung cấp kết nối mạng cho các thiết bị hiện trường như máy ảnh, PLC, RTU và các thiết bị khác. Các khe cắm mở rộng trên EKI-2525I giúp cho các thiết bị này có hiệu quả cao như là trung tâm cho các thiết bị và bộ định tuyến hiện trường. Giống như BB-SL306, EKI-2525I hỗ trợ dải nhiệt độ hoạt động rộng (-40 đến 75 ° C), khiến nó phù hợp cho các ứng dụng trong môi trường khắc nghiệt. Với giải pháp này, dữ liệu thiết bị hiện trường có thể được tải lên nền tảng trung tâm một cách ổn định.
So với các giải pháp được cung cấp bởi các đối thủ của chúng tôi, BB-SL306 cung cấp khả năng bảo mật cao hơn và hiệu suất cao hơn, hỗ trợ nhiều kết nối VPN và tường lửa phần mềm. Ngoài ra, thông qua việc sử dụng thẻ SIM từ CNPC và China Unicom, địa chỉ IP đã được kiểm soát để đảm bảo truyền dữ liệu an toàn đến nền tảng trung tâm.
Trong lần cải tiến này, việc sử dụng các địa chỉ IP tĩnh cho phép dịch địa chỉ mạng một cách an toàn, có nghĩa là nhân viên kiểm tra có thể trực tiếp truy cập và khắc phục sự cố nhiều giếng dầu, điều mà trước đây không thể có với modem DTU. Do đó, kiểm tra các khu vực phân tán trong tương lai sẽ hiệu quả hơn.

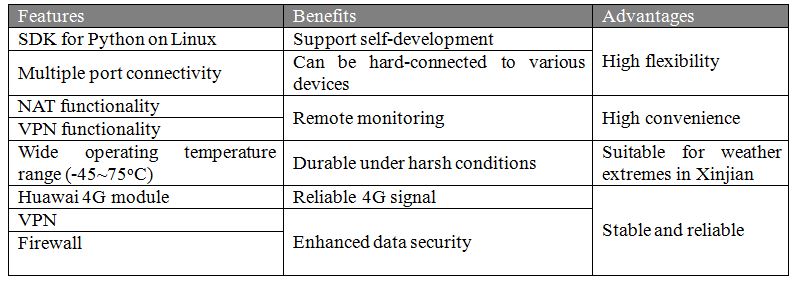

Tính năng và lợi ích:
Kết luận
Sau khi cài đặt, nhân viên đã có thể giám sát thiết bị hiện trường thông qua video trực tiếp chỉ bằng cách đăng nhập vào nền tảng trung tâm, do đó đảm bảo hiệu quả và an ninh cho các giếng dầu. Đối với các hoạt động nền, bộ định tuyến BB-SL306 được cấu hình để tự động tải lên dữ liệu trường theo các khoảng thời gian đã đặt. Trong trường hợp có bất kỳ sự bất thường nào với thiết bị hiện trường, nhân viên giờ đây có thể truy cập trực tiếp vào thiết bị đó để khắc phục sự cố từ xa thông qua VPN, do đó hoàn toàn có thể kiểm soát hoạt động của thiết bị hiện trường từ xa.
