Hệ thống kiểm tra tự động giảm xóc xe ô tô
09/10/2024
Giới thiệu dự án
Hệ thống giảm xóc là một thành phần quan trọng của ô tô và hiệu suất của nó ảnh hưởng trực tiếp đến sự an toàn và thoải mái khi điều khiển xe. Sự cố với giảm xóc có thể ảnh hưởng đến độ ổn định của ô tô và cũng có tác động trực tiếp và quan trọng đến sự an toàn chủ động của xe. Do đó, trạng thái hoạt động của bộ giảm xóc là hoàn toàn cần thiết đối với sự an toàn khi lái xe. Hệ thống này có thể kiểm tra các tính năng giảm xóc và đặc tính công suất của bộ giảm xóc, giảm chu kỳ kiểm tra bộ giảm xóc và cải thiện hiệu quả.
Yêu cầu hệ thống
- Các máy phát sóng nhiễu sin và cosin được thiết kế để kiểm tra các đặc tính giảm chấn, tốc độ và dịch chuyển của bộ giảm xóc ô tô
- Nó sử dụng các quy trình lắp tín hiệu mô phỏng, phân biệt và lọc để quan sát các đường cong lực kế và tốc độ.
- Các tín hiệu lực giảm chấn được theo dõi và phân tích quang phổ được thực hiện để xác định xem bộ giảm xóc có vượt qua bài kiểm tra hay không.
- Các chức năng lưu trữ và phát lại dữ liệu.
Triển khai dự án
- IPC-240: Vỏ máy tính công nghiệp nhỏ gọn cho bo mạch CPU dòng PCE-2000
- PCE-2132: Bo mạch hỗ trợ CPU Intel® Core™ i9/i7/i5/i3 & Pentium®/Celeron® thế hệ thứ 10 LGA1200 cho vỏ máy dòng IPC-2
- PCIE-1816H: card PCIE đa chức năng 16 kênh, 5 MS/giây, 16 bit

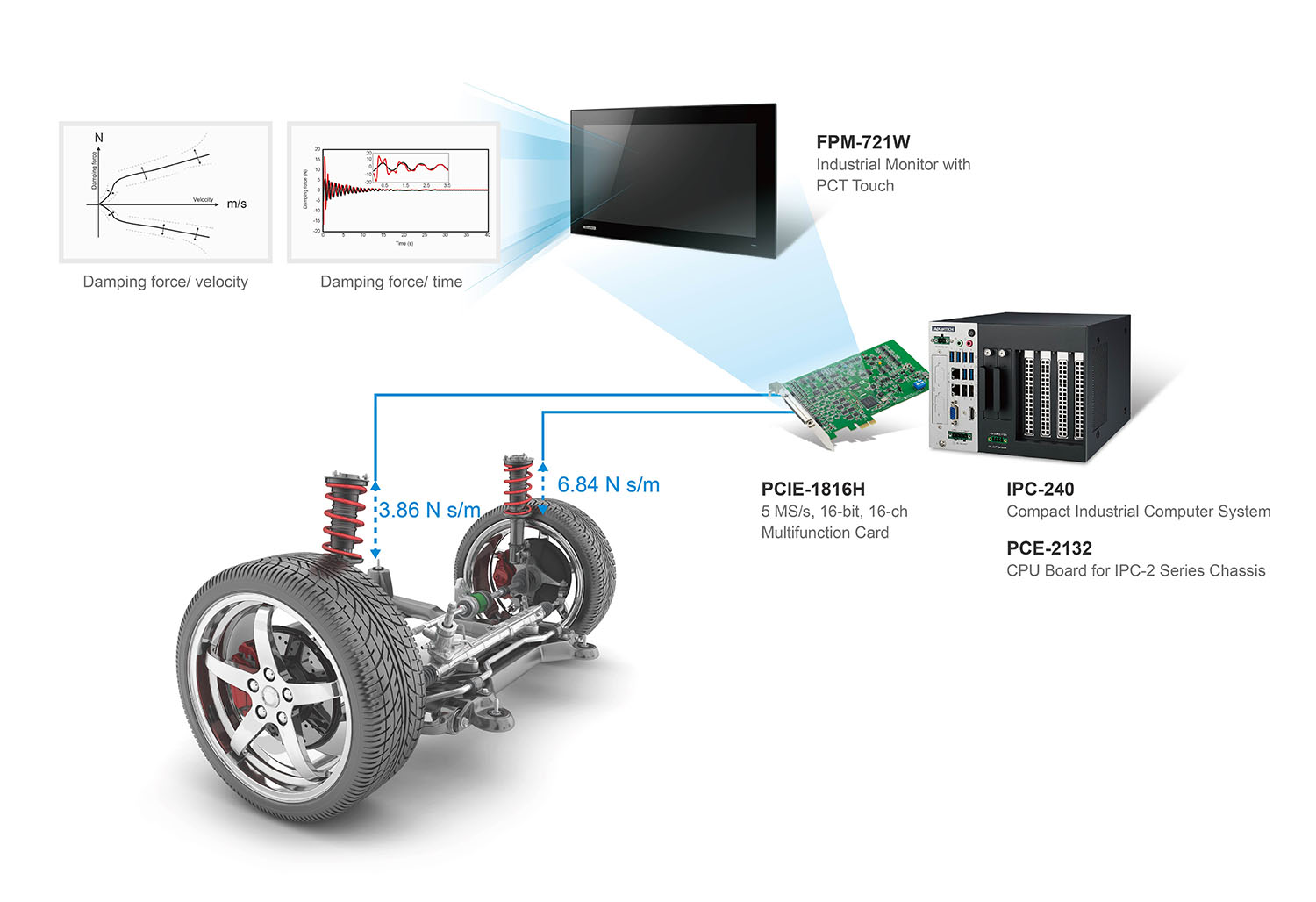

Mô tả hệ thống
- Tốc độ lấy mẫu 1M/S và độ phân giải 16-bit của card thu thập dữ liệu PCIE-1816H có thể thu thập chính xác các thay đổi lực giảm chấn được ghi lại bởi lực kéo/áp suất của các cảm biến. Ngoài ra, các biến thể dịch chuyển của bộ hấp thụ có thể được chuyển thành tín hiệu điện áp thông qua các cảm biến dịch chuyển của máy biến áp vi sai và cuối cùng được thu thập.
- IPC-240 là một PC dạng hộp có kích thước nhỏ gọn; khả năng chống rung của nó có thể thích ứng hoàn toàn với các chuyển động lắc do hoạt động của máy kiểm tra bộ hấp thụ sốc tạo ra. Quá trình xử lý ở cấp độ máy tính để bàn cũng cung cấp tốc độ lấy mẫu cao cho các ứng dụng có độ phân giải cao.
Kết luận
Hệ thống giảm xóc đóng vai trò quan trọng đối với khả năng xử lý, an toàn và sự thoải mái của xe. Sự cố có thể ảnh hưởng nghiêm trọng đến độ ổn định và an toàn của xe. Việc kiểm tra hiệu quả các bộ giảm xóc là rất quan trọng và công nghệ của Advantech giúp tăng cường quá trình này. Thẻ thu thập dữ liệu PCIE-1816H, với tốc độ lấy mẫu 1M/giây và độ phân giải 16 bit, nắm bắt chính xác các thay đổi lực giảm chấn, trong khi các cảm biến dịch chuyển biến áp vi sai chuyển đổi các biến thể dịch chuyển thành tín hiệu điện áp. Máy tính hộp IPC-240, với khả năng chống rung mạnh mẽ và công suất xử lý cao, đảm bảo kiểm tra chính xác và hiệu quả, do đó cải thiện độ tin cậy và hiệu suất của bộ giảm xóc.
