Giải pháp kiểm tra lỗi của Advantech cho máy kiểm tra thành phẩm

Nhu cầu về các sản phẩm điện tử tiêu dùng nhẹ, mỏng, ngắn và nhỏ đang tăng lên nhanh chóng trong vài năm qua. Kết quả là nguồn cung các linh kiện thụ động trên thị trường toàn cầu không đủ, dẫn đến giá tăng liên tục. Các nhà sản xuất linh kiện điện tử Trung Quốc mong muốn cải thiện cả số lượng và chất lượng sản xuất để đáp ứng nhu cầu thị trường. Tuy nhiên, các giải pháp kiểm tra linh kiện hiện tại vẫn chưa đáp ứng được nhu cầu về số lượng.

Số lượng linh kiện có thể được kiểm tra hiện tại là 3000 sản phẩm trên mỗi phút. Tuy nhiên, kỳ vọng của các nhà sản xuất điên tử Trung Quốc là một giải pháp kiểm tra có độ chính xác cao và đạt tới số lượng là 120000 sản phẩm trên một phút.

Các linh kiện được yêu cầu kiểm tra bao gồm điện trở, điện dung, điện cảm và một số IC và đèn LED nhất định. Yêu cầu kiểm tra chính là kiểm tra ngoại hình thành phẩm nhằm tìm ra hư hỏng, vết trầy xước…..Sản phẩm được chia thành các loại: “good”, “defective,” “self-defined,” và “redo”.

Tùy theo nhu cầu kiểm tra, hệ thống có thể lắp đặt từ 1 đến 12 camera công nghiệp. Mỗi camera hoạt động ở tốc độ lấy mẫu 50-200 khung hình. Máy ảnh chụp ảnh bằng cách tính năng Flying Trigger, tức là lấy mẫu hình ảnh trong khi sản phẩm đang di chuyển “ không dừng ”. Các camera được đặt ở các góc phía trên và bên dưới đĩa quay được điều khiển bằng động cơ servo để phát hiện các khuyết tật ở các mức độ khác nhau và thuộc các dải sản phẩm khác nhau.

Hiện nay, hầu hết các giải pháp kiểm tra linh kiện đều được điều khiển bởi PLC, với năng suất tối thiểu dưới 500 pcs/phút. Một số máy được điều khiển Card điều khiển chuyển động + card I/O, với thông lượng khoảng 2000 chiếc mỗi phút. Tuy nhiên, khách hàng yêu cầu giải pháp mới đạt tốc độ 10000 - 12000 pcs mỗi phút.

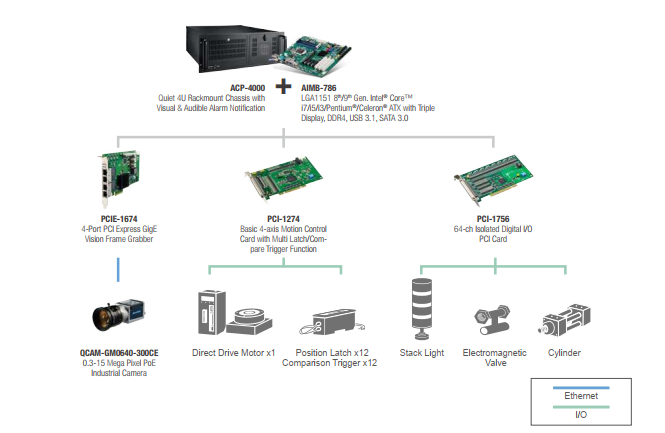

Card điều khiển chuyển động 4 trục PCI-1274-12AE có khả năng điều chỉn tốc độ tăng/giảm tốc chính xác và chipser có khă năng tính toán chính xác chuyển động mềm điều của động cơ. Hơn nữa, tính năng Comparative Trigger hỗ trợ ghi lại thông tin vị trí chính xác khi vật liệu đi qua cảm biến để tham khảo trong quá trình chụp ảnh và phân loại nhằm điều chỉnh cho quá trình vận hành tiếp theo. 12 điểm Trigger có thể được tùy chỉnh theo nhu cầu thực tế của từng khách hàng nhằm đáp ứng nhu cầu Flying Trigger lên đến 12 camera.

Card PCIE-1674E được sử dụng để kết nối với máy ảnh công nghiệp thông qua cổng GigE hoặc USB. Card I/O PCI-1756 có 32 kênh đầu vào và 32 kênh đầu ra kỹ thuật số để điều khiển đèn báo ba màu, nút dừng khẩn cấp, van điện từ, xi lanh và các cảm biến khác của hệ thống.

Về phần bộ điều khiển, Advantech sử dụng máy tính công nghiệp ACP-4000 với bo mạch chủ AIMB-786 với 2 loại khe cắm mở rộng, 4 khe PCIEx4, 1 khe PCIEx16. Máy tính sử dụng CPU Core I7-8700 với bộ nhớ RAM trong 16 G, 1 ổ cứng SSD 128G và 1 ổ cứng HDD 1T.

Bộ điều khiển có khả năng mở rộng, hiệu suất cao và chất lượng đáng tin cậy, nó đóng vai trò là nền tảng điều khiển điều khiển chuyển động và xử lý hình ảnh cho toàn bộ hệ thống của khách hàng

Trong yêu cầu này, Card Motion của Advantech với khả năng điêu chỉnh động cơ tăng tốc và giảm tốc chính xác, kết hợp với tính toán chuyển động mềm, giúp điều khiển vị trí chính xác trở nên khả thi.

Với Card điều khiển chuyển động PCI-1274, Advantech đã đáp ứng các yêu cầu cụ thể của khách hàng đối với yêu cầu kiểm tra sản phẩm đầu ra.

Card Vision PCIE-1674E với 4 cổng GbE với chipset INTEL I350 cho phép hệ thống thực hiện thu thập hình ảnh tốc độ cao với tốc độ 1,0 Gbps/cổng, tính năng PoE giúp cấp nguồn trực tiếp qua cổng Ethernet giúp giảm yêu cầu nối dây.

Model máy tính công nghiệp IPC-610 có doanh số bán hàng lớn nhất so với bất kỳ IPC nào trên thế giới dựa trên danh tiếng về hoạt động ổn định, an toàn và đáng tin cậy.

Ngoài ra, các thư viện code mẫu về thuật toán điều khiển chuyển động được xây dựng bởi đội nhóm R&D mạnh của Advantech, đi kèm là dịch vụ hỗ trợ kỹ thuật chuyên nghiệp luôn sẵn sàng hỗ trợ khách hàng trong quá trình nghiên cứu phát triển và triển khai hệ thống
